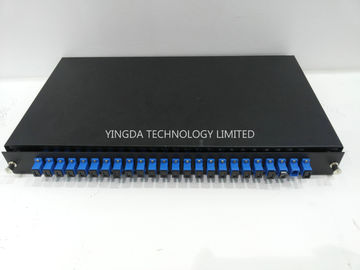

Porto do painel de remendo 24 da fibra óptica do ST ODF do SC FC LC/painel remendo da rede
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xMaterial | aço laminados a frio | cor | Black |
---|---|---|---|
Capacidade | 24 fibras | Adaptador | adaptador simplex SC |
Portos do cabo | 4 PCes | Aplicação | Rede de FTTH FTTX FTTB ODN PON |
Dimensão | 430*250*1U | Espessura | 1.0 mm |
Realçar | Optical Frame de distribuição,deslizando o painel de remendo |

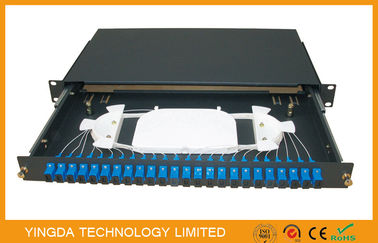

24 metais do ST ODF do SC FC LC do painel de remendo da fibra óptica do porto que deslizam a placa do remendo da gaveta laminaram o aço
O tipo painel da gaveta de Slding de remendo da fibra óptica é o equipamento auxiliar para a fiação terminal em óptico
rede de comunicação da transmissão de fibra, que é apropriada para a tala interna do cabo óptico diretamente
e conexão de ramo, e protetor a fibra.
Características
- Aplicável na terminação e 19" na estrutura padrão,
- Projeto deslizante do metal
- montagem de cremalheira no quadro de distribuição óptico ODF
- Apropriado para FC, SC, ST, LC, adaptadores E2000
- Chapa de aço laminada, com pulverização eletrostática
- Tamanho da caixa: 430*250*1U disponível, porque custou economias.

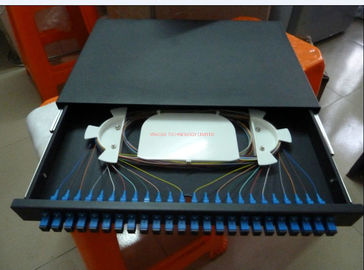

Estrutura de painel do remendo
A caixa terminal de cabo é compor de 3parts: encaixote o corpo, componentes internos, conector de fibra óptica
protetor.
1. Escudo do corpo da caixa
Shell é conveniente de abrir e para instalar, tenha o dispositivo aterrando de alta tensão para os componentes do metal.
2. Componentes internos.
Apoio do A.: o corpo da estrutura interna, usado para o apoio interno;

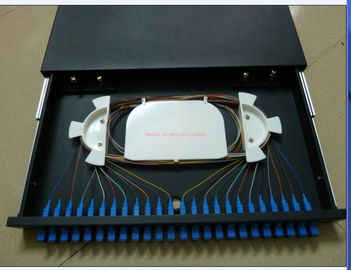

B. Bandeja da tala: para armazenar o conector de fibra óptica, as partes da proteção e a fibra restante, permanecer
o ≥ de fibra óptica1.6m do comprimento, ≥37.5mm do raio de curvatura, igualmente tem a observação para identificar a fibra;
C.: dispositivo fixo: para fixar a bainha de cabo óptico, reforce o membro e a trança da fiação.
Peças da proteção de conectores da fibra óptica: glândula da borracha da luva e do cabo
Especificação
Tipo |
Dimensão (milímetro) |
Capacidade máxima (núcleo) |
Tamanho da caixa (milímetro) |
Qty/ caixa (PC) |
G.w (quilograma) |
GPSM-1U-SC12 |
430*300*1U |
12 |
485*420*350 |
5 |
29 |
GPSM-1U-FC24 |
24 |
485*420*350 |
5 |
29 |
|
GPSM-1U-2SC24 |
48 |
485*420*350 |
5 |
29 |
|
GPSM-2U-FC48 |
430*300*2U |
48 |
500*355*550 |
4 |
26,5 |
GPSM-4U |
130*300*4U |
192 |
500*350*540 |
1 |
18,9 |
Exigências ambientais:
O uso exterior nao apropriado, se necessidade de usar-se, deve tomar medidas de defesa.
Temperatura de trabalho |
°C -25 a +40 |
Temperatura de armazenamento |
°C -25 a +55 |
Humidade relativa |
≤85% (30°C) |
Pressão atmosférica |
70 ~ 106kPa |
Vida útil |
20 anos |
Propriedades materiais
Os materiais do painel de remendo da fibra óptica são resistência de corrosão, propriedades físicas e químicas estáveis;
todo o material deve ser compatível, e é compatível com a bainha de cabo óptico e a bainha da trança da fiação.
Para impedir a corrosão e o outro dano elétrico, estes materiais devem ser compatíveis com o outro
equipamento usado no painel de remendo
1. Se o uso do painel de remendo que projeta plásticos, seu desempenho da combustão estará do acordo
com teste de A GB/T5169.7, o teste dura para 30s.
2. os materiais de fibra óptica do uso do protetor do realce do conector e o enchimento quente da temperatura do derretimento vão faz4e-lo
não seja menos do °C 120, temperatura de amaciamento térmico será não menos do °C 90, pode ser usado dentro
uma temperatura de 25 ~+40°C.
3. todos os materiais devem ser não-tóxicos, não corrosivos, na saúde humana e no outro elemento do equipamento
efeitos secundários.
A aparência terminará a forma, nenhuma rebarba, nenhumas bolhas, nenhumas rachaduras e vácuos, entortando, impureza
defeitos. Toda a cor do fundo deve ser uniformemente contínua. Aparência bonita e
construção conveniente, baixa - a perda da atenuação, estrutura razoável, núcleo reforçado é fixada dentro
a caixa terminal, a bainha tem o fio à terra, apropriado para o cabo de fita da fibra óptica e o cabo interno.
Projeto original, cremalheira de 19 polegadas ou montagem da parede.
Propriedades mecânicas
Resistência à tracção: deve suportar a resistência à tracção axial não menos do que 500N entre o terminal do cabo
encaixote e o cabo, e não menos do que 5N entre a trança da fiação e a caixa terminal.
Teste de compressão: a caixa terminal cada um de cabo deve poder suportar a pressão estática vertical
não menos do que 200N.
Teste da torção: a caixa terminal de cabo deve poder suportar o ângulo da torsão.
