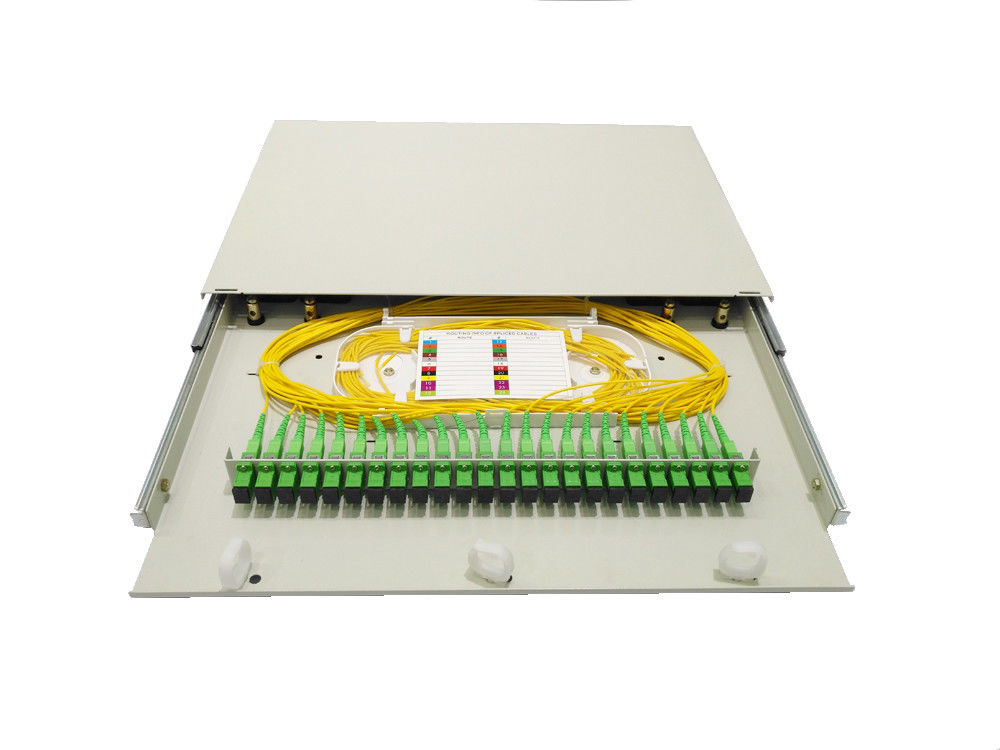

24 conectores portuários 19" do SC APC montagem em rack do metal branco de quadro de distribuição do painel de remendo da fibra ótica de ODF

24 conectores portuários 19" do SC APC montagem em rack do metal branco de quadro de distribuição do painel de remendo da fibra ótica de ODF

O painel de remendo da fibra ótica é o equipamento auxiliar para a fiação terminal na transmissão de fibra ótica

rede de comunicação, que é apropriada para a tala interna do cabo ótico diretamente e a conexão de ramo,

 e protetor a fibra.

Especificação

Características

Aplicável na terminação e 19" na estrutura padrão, projeto da montagem em rack, chapa de aço laminada metal, com pulverização eletrostática, espessura de 1.2mm após a pintura.

A cor cinzenta, liso total não tem quebras ou impressão digital.

1U a altura 44.54mm pode guardar a placa de adaptador simples do SC 24pcs, o adaptador é com furo da flange, toda a caixa entregou com parafusos para fixar os adaptadores na placa para fazê-la para fora estável durante o transporation a longo prazo, não corrediça.

1U 24cores equipados com a bandeja da tala da fusão de 1 parte, 24cores máximo cantam o armazenamento da fibra, há bastante espaço para a gestão ou o armazenamento longo da fibra 1.5meter.

A caixa pode ser cremalheira montada no quadro 19inch ou 23inch de ODF montando as orelhas, que serão configuração com o saco acessório, com bastante parafusos, quando entrega, não fixada na caixa. os pls remove-a-rem quando construção no local.

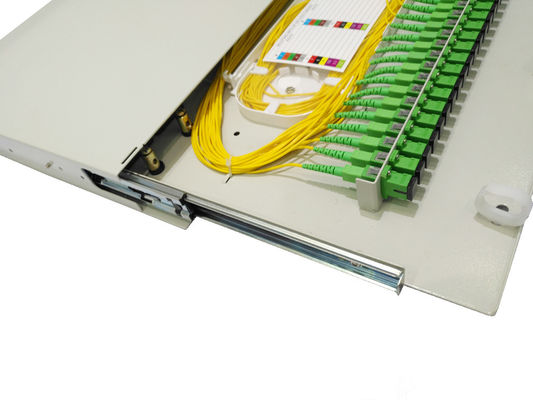

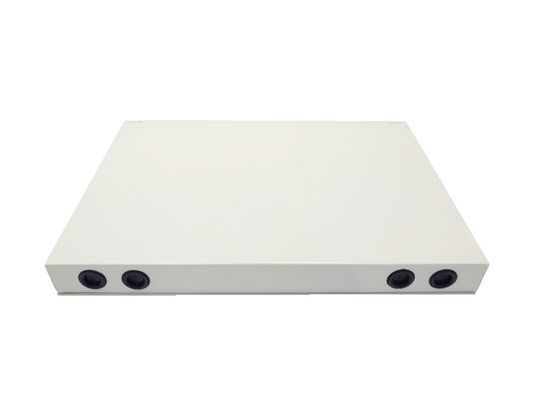

A caixa com as braçadeiras da entrada do cabo 4pieces e os selos de borracha para impedir a poeira ou o rato, que fazem a gestão da fibra fácil e agradável. A bandeja da corrediça do metal é melhor do que a bandeja plástica, ele é muitos tempos para não usar nenhuma ruptura, é muito liso e conveniente tomar fora da bandeja interna.

Há igualmente braçadeiras de cabo 3plastic para a gestão da saída do cabo, projeto da humanidade, lá está muitos tipos de braçadeiras pode estar escolher.

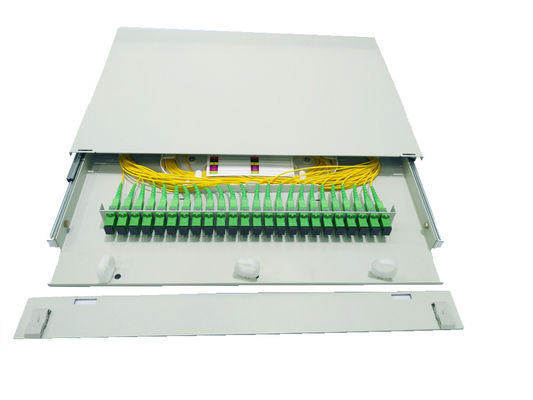

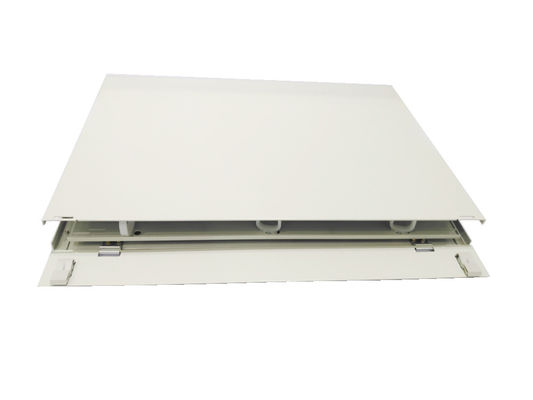

A caixa total será fechado com um grampo na parte dianteira e pode ser aleta para cima ou para baixo com um suporte do metal na parte inferior. Quando a entrega, ele fechado para a melhor proteção.

Exigências ambientais:

O uso exterior não apropriado, se necessidade de usar-se, deve tomar medidas de defesa.

Propriedades materiais

Os materiais do painel de remendo da fibra ótica são resistência de corrosão, propriedades físicas e químicas estáveis;

todo o material deve ser compatível, e é compatível com a bainha de cabo ótico e a bainha da trança da fiação.

Para impedir a corrosão e o outro dano elétrico, estes materiais devem ser compatíveis com o outro

equipamento usado no painel de remendo

1.  Se o uso do painel de remendo que projeta plásticos, seu desempenho da combustão estará do acordo

com um teste GB/T5169.7, o teste por último para 30s.

2. os materiais de fibra ótica do uso do protetor do realce do conector e o enchimento quente da temperatura do derretimento vão faz4e-lo

não seja menos do °C 120, temperatura de amaciamento térmico será não menos do °C 90, pode ser usado dentro

uma temperatura de 25 ~+40°C.

3. todos os materiais devem ser não-tóxicos, não corrosivos, na saúde humana e no outro elemento do equipamento

efeitos secundários.

A aparência terminará a forma, nenhuma rebarba, nenhumas bolhas, nenhumas quebras e vácuos, entortando, impureza

defeitos. Toda a cor do fundo deve ser uniformemente contínua. Aparência bonita e

construção conveniente, baixa - a perda da atenuação, estrutura razoável, núcleo reforçado é fixada dentro

a caixa terminal, a bainha tem o fio moído, apropriado para o cabo de fita da fibra ótica e o cabo interno.

Projeto original, cremalheira de 19 polegadas ou montagem da parede.

Propriedades mecânicas

Resistência à tração: deve suportar a resistência à tração axial não menos do que 500N entre o terminal do cabo

caixa e o cabo, e não menos do que 5N entre prender a trança e a caixa terminal.

Teste de compressão: a caixa terminal cada um de cabo deve poder suportar a pressão estática vertical

não menos do que 200N.

Teste da torção: a caixa terminal de cabo deve poder suportar o ângulo da torsão.

Propriedades elétricas

1. Componente do metal da caixa do cabo de fibra ótica e metal do cabo que reforça o núcleo, metal do cabo
2.  componentes e a resistência de isolação à terra
3. resistência de isolação:
4. deve ser nenhuns menos de 2*104M ohm, tensão do teste: 500V (C.C.).
5.  força da tensão:

6. nenhuma divisão, nenhum fenômeno do arco 15Kv em C.C. sob 1min, nenhuma divisão, nenhum arco

7. fenômeno.
