Fibra Óptica Patch Panel
Created with Pixso. 19" painel de remendo da fibra óptica

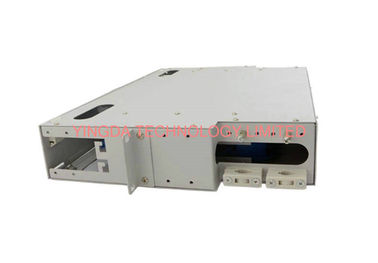

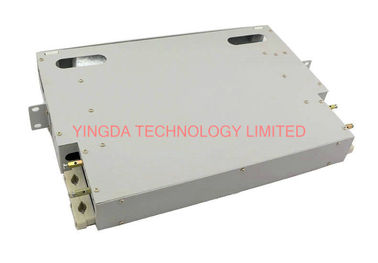

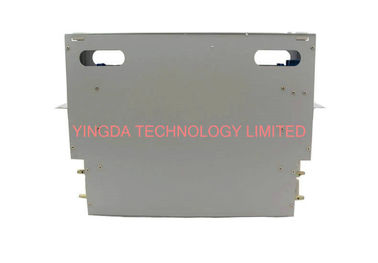

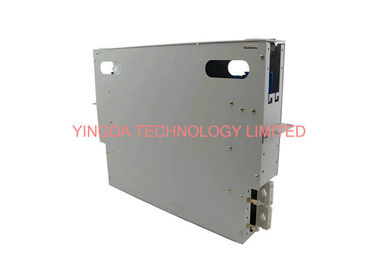

19" painel de remendo da fibra óptica

Nome da marca: YINGDA
Número do modelo: ODF-UT24-SC/FC
MOQ: 50pcs
preço: Negociável
Tempo de entrega: 3-5 dias
Condições de pagamento: T / T ou Western Union
Informações pormenorizadas
Lugar de origem:
China
Certificação:
ISO, SGS
Capacidade:
24 fibras
Dimensão:
485*300*75 milímetro
Peso:
4,7 quilogramas
Tipo de conector:
FC/PC, SC/PC, SCAPC, FC/APC, LC/APC, ST/UPC
qty da bandeja da soldadura:
fibras de X12 2pcs
capacidade da bandeja da tala:
12 fibras
Tipo da trança:
trança 0.9mm1.5meter do st do lc do fc do sc
Material:
Chapa de aço laminada
espessura do metal:
1,0 MILÍMETROS
cor:
branco
Detalhes da embalagem:
1 caixa do PC/caixa
Habilidade da fonte:
50, 000pcs por mês
Destacar:

montagem de cremalheira ODF

,

Optical Frame de distribuição

Descrição do produto

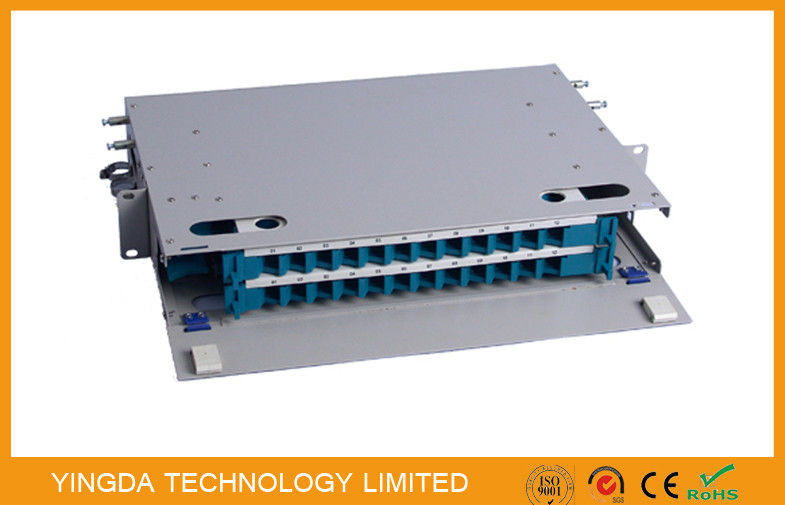

19" 24 painéis de remendo da fibra óptica do núcleo, 24 gavetas da caixa de distribuição do cabo do SC ODF do porto





o quadro de distribuição de fibra óptica de 24Cores ODF é o padrão 19" chassi da polegada, capacidade 24Cores,

É highdensity, todo o projeto modular. Esta caixa da unidade faz a fibra que emenda, armazenamento do cabo da fibra, cabo

a distribuição em um grupo, cada módulo fundido da distribuição pode individualmente ser extraída, satisfaz

a necessidade de e fora da operação do quadro.



O quadro de distribuição óptico da grande capacidade igualmente é boa operação, módulo fundido da distribuição

podem ser FC instalado, o SC, o ST, o LC e muitos outros adaptadores, e são apropriados para a fibra comum

as tranças óticas e a trança da fita, equipada com a bandeja de derretimento integrada 12 núcleos da unidade da fibra, podem

é soldado diretamente.





Parâmetros técnicos principais

  1. uso padrão da cremalheira de 19 polegadas
  2. Temperatura do ambiente: -5 ~+45°C
  3. Relativamente umidade: ≤85% (+30°C)
  4. Pressão atmosférica: 70~166 KPa
  5. Atenuação do conector (permutável e repetição): ≤0.5dB
  6. Perda de inserção: ≤ 0.3dB
  7. Perda do retorno: ≥ 60dB do APC; ≥ 50dB do UPC; ≥ 45dB do PC
  8. Pressão entre o lugar da proteção e o quadro de distribuição de alta tensão: ≥ 3000V (C.C.),
  9. 1min nenhuma divisão, nenhum arco
  10. Resistência do isolamento entre o lugar da proteção e o quadro de distribuição de alta tensão: ≥
  11. 100MΩ/500V (C.C.)
  12. Conectando o módulo da integração da tala de 12 portos, 12-144 núcleo configurável, núcleo 12
  13.  pela bandeja
  14. Apertando o adaptador de FC/SC/ST/LC, o adaptador era 30 graus de arranjo, assegura
  15. a fibra de salto que dobra radius≥40mm, mas igualmente pode evitar os olhos das queimaduras do laser.



Características da estrutura



  • Feito da placa laminada de alta qualidade e do pulverizador eletrostático de superfície, aparência bonita
  • O uso da porta descendente e lateral importou o fechamento
  • O painel do adaptador da barra pode ser adaptadores instalados como: FC, SC, ST, LC, etc.
  • Configure reforçou o núcleo e assento fixo do cabo, acessórios completos



Vantagem do desempenho

  • Bom desempenho de selagem, configuração flexível, a instalação rápida
  • Ajuste três funções: a tala de fibra óptica, armazenamento do cabo, distribuição de cabo em um grupo
  • A operação fácil, aterrar seguro, protege a segurança
  • A proteção completa da fibra de salto, assegura o ≥ 40mm do raio de curvatura



24 pacotes padrão da CAIXA da UNIDADE dos núcleos



Corpo da caixa

1pc

Parafusos

4pcs

Luva (40/45/60mm)

24pcs

Tubo do amortecedor

1pc

Bandeja 12core do módulo da soldadura

2pcs



Detalhes



Capacidade

Peças sobresselentes

Size/mm

Rede weight/kg

núcleo 12

Bandeja da tala, luva, tubo do amortecedor

485*300*50

3,9

24 núcleos

Bandeja da tala, luva, tubo do amortecedor

485*300*75

4,7

coe 48

Bandeja da tala, luva, tubo do amortecedor

485*300*140

6,9

núcleo 96

Bandeja da tala, luva, tubo do amortecedor

485*300*252

11
