Cabo de fibra ótica interno exterior 4.6mm GJYFJH do cabo dobro do círculo da bainha FTTH
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Contagem da fibra | 2 núcleos | Membro de força | Fio de Aramid |
|---|---|---|---|
| Nome | Cabo exterior de GJYFJH | Cor do cabo | preto |
| Diâmetro do cabo | 4,6 mm | Tipo da fibra | G657A2 |
| Pacote | Cilindro de madeira | Revestimento exterior | LSZH |
| Realçar | Cabo dobro do círculo da bainha FTTH,Cabo de fibra ótica 4.6mm,Cabo do círculo de GJYFJH FTTH |
||
Descrição de produto
Rede de fibra ótica interna exterior 4.6mm GJYFJH da bainha do dobro do cabo do círculo de FTTH

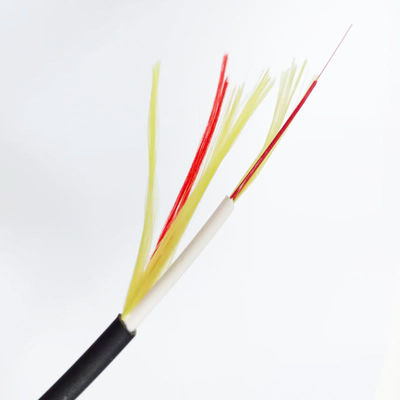

Ao entrar em uma construção, a bainha exterior do cabo é removida simplesmente para expor a chama interna - revestimento retardador. A operação é rápida e permite a instalação fácil de um ambiente exterior a um ambiente interno sem a necessidade de dois cabos diferentes e de uma junção do cabo.
O cabo pendente é pretendido primeiramente para a instalação direta, isto é a instalação com grampos ou grampos ou distribuição dentro dos canais adutores e das construções do cabo. Esta técnica da instalação põe exigências resistentes extra sobre os cabos em termos do desempenho da curvatura, da resistência do esmagamento e de outros parâmetros mecânicos.
O cabo duplo do revestimento de LSZH é uma fibra - cabo pendente ótico para aplicações internas/exteriores de FTTx. O projeto duplo original do revestimento permite o cabo de ser instalado fora dentro assim como seções curtos. O cabo tem a baixa chama dupla do fumo - as bainhas retardadoras, o exterior são uma variação preta Uv-resistente.
O cabo pendente tem o desempenho extremamente bom da curvatura devido à fibra G657 e à limitação inerente da curvatura do projeto de cabo. O cabo controlará por si só a torção mínima do raio e da licença de curvatura.

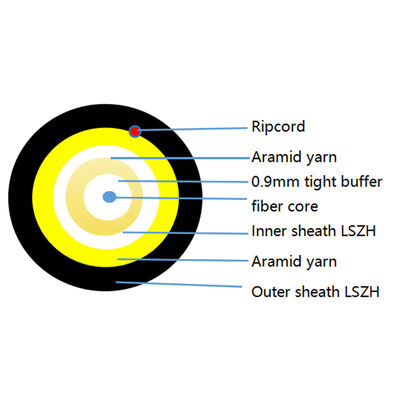

Parâmetros técnicos do cabo de fibra ótica dobro da bainha
| Modelo | GJYFJH | |
| Contagem da fibra | 1 núcleo | |
| Diâmetro exterior OD (milímetros) | 4.5±/0.2 | |
| Bainha de cabo | Material | LSZH UV |
| Espessura (milímetros) | 0.9±0.1 | |
| OD (milímetro) | 3.0±0.1 | |
| Cabo interno | Material | LSZH |
| Espessura (milímetros) | 0.5±0.05 | |
| OD (milímetro) | 0.85±0.05 | |
| Amortecedor | Material | LSZH |
| O substantivo pesa t (kg/km) | 24 | |
| Força de Max.tensile (N) | Prazo | 120 |
| A curto prazo | 240 | |
| Raio de Min.Bending (milímetro) | Estática | 10D |
| Dinâmico | 20D | |
| Resistência de Max.Crush (N/100mm) | Prazo | 300 |
| A curto prazo | 1000 | |
| Membros de força | Fio de Aramid | |
| Proteção ambiental | RoHS COMPLACENTE | |
| Armazenamento ou transporte | -20~70℃ | |
| Temperatura da operação | -20~60℃ | |
Características de fibra ótica G657A2
| Características | Circunstâncias | Valores especificados | Unidades |
| Características geométricas | |||
| Diâmetro do revestimento | 125.0±0.7 | µm | |
| Não-forma circular do revestimento | ≤0.7 | % | |
| Diâmetro de revestimento | 245±5 | µm | |
| Erro da concentricidade do revestimento/revestimento | ≤12 | µm | |
| Não-forma circular de revestimento | ≤6.0 | % | |
| Núcleo/erro concentricidade do revestimento | ≤0.5 | µm | |
| Onda | ≥4 | m | |
| Características óticas | |||
| 1310nm | ≤0.35 | dB/km | |
| 1383nm | ≤0.35 | dB/km | |
| 1550nm | ≤0.21 | dB/km | |
| Atenuação | 1625nm | ≤0.23 | dB/km |
| Atenuação contra o comprimento de onda máximo. Uma diferença | 1525~1575nm | ≤0.02 | MHz*km |
| 1285~1330nm | ≤0.03 | MHz*km | |
| Comprimento de onda zero da dispersão | 1300~1324 | nanômetro | |
| Inclinação zero da dispersão | ≤0.092 | picosegundo (nm2*km) | |
| Dispersão do modo da polarização | |||
| Fibra individual máxima de PMD | ≤0.1 | ps/km1/2 | |
| Valor da relação do projeto de PMD | ≤0.06 | ps/km1/2 | |
| Força típica | 0,04 | ps/km1/2 | |
| Comprimento de onda eliminado cabo | ≤1260 | nanômetro | |
| Diâmetro de campo de modo | 1550nm | 9.3~10.3 | µm |
| 1310nm | 8.4~9.3 | µm | |
| Índice de grupo de refração | 1550nm | 1,467 | |
| 1310nm | 1,466 | ||
| Características ambientais | 1310nm, 1550nm&1625nm | ||
| Ciclagem da temperatura | -60℃ a +85℃ | ≤0.05 | dB/km |
| ciclagem da Temperatura-umidade | -10℃ a +85℃, RH de 4% a de 98% | ≤0.05 | dB/km |
| Imersão da água | 23℃, 30 dias | ≤0.05 | dB/km |
| Calor seco | 85℃, 30 dias | ≤0.05 | dB/km |
| Calor úmido | 85℃, 85%RH, 30 dias | ≤0.05 | dB/km |
| Especificação mecânica | |||
| Teste de prova | ≥9.0 | N | |
| ≥1.0 | % | ||
| ≥100 | kpsi | ||
| Perda induzida de dobra macro | |||
| raio de 1Turns @5mm | 1550nm | ≤0.15 | DB |
| raio de 1Turns @5mm | 1625mm | ≤0.45 | DB |
| raio de 1Turns @7.5mm | 1550nm | ≤0.08 | DB |
| raio de 1Turns @7.5mm | 1625mm | ≤0.25 | DB |
| raio de 1Turns @10mm | 1550nm | ≤0.03 | DB |
| raio de 1Turns @10mm | 1625mm | ≤0.10 | DB |
| Força de revestimento da tira | Força média típica | 1,5 | N |
| Força máxima | ≥1.3 ≤8.9 | N | |
| Parâmetro dinâmico da susceptibilidade da corrosão de esforço | 27 | ||
Características
- O membro de força de grande resistência do fio do aramid assegura a força de alta elasticidade e a estabilidade a longo prazo na transmissão
- Diâmetro exterior pequeno, peso leve, chama-retardador, fácil descascar, ponto baixo - atenuação, fisicamente macia
- Direct que emenda entre cabos apertados do amortecedor e para não precisar nenhuma caixa ou trança do acordo
- Apropriado para a instalação, a operação, e o conveniente para a manutenção
Aplicação
- Construção ao cabo de conexão de construção
- Cabo macio interno ao longo da parede, teto, entre camadas e nas canalizações
- Conecte as tranças, conectores rápidos e cabos de remendo para o equipamento de comunicação
