Não tubo fraco central do metal exterior em volta do cabo 7.2mm GYFXTY
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Revestimento do cabo | preto | Material da bainha | PE |
|---|---|---|---|
| Contagem da fibra | 4 núcleos | Tamanho do cabo | 7,2 mm |
| Aplicação | FTTH aéreo, canal | Membro de força | FRP, fio do aramid |
| Realçar | Cabo redondo exterior do tubo fraco,Cabo fraco 7.2mm do tubo,Cabo fraco do tubo de GYFXTY |
||
Descrição de produto

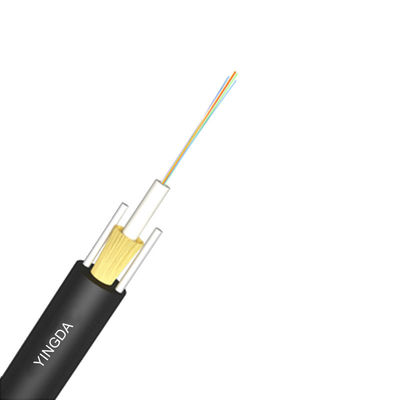

Tubo fraco central do metaloide exterior em volta do cabo 7.2mm GYFXTY
As fibras são posicionadas em um tubo fraco feito de um plástico alto do módulo. Os tubos são enchidos com um composto de enchimento do à prova de água. Exterior o tubo fraco de PBT, lá é fio do aramid (kevlar) para o membro de força, e o membro de força paralelo de dois FRP é colocado em ambos os dois lados. O cabo é terminado com uma bainha do polietileno (PE).
Aplicação
- Montagem ou canal aéreo
Características
- Bom desempenho mecânico e da temperatura.
- Tubo fraco de grande resistência que é hidrólise resistente.
- Composto especial do enchimento do tubo para assegurar uma proteção crítica da fibra.
- Esmague a resistência e a flexibilidade.
- FRP asseguram a resistência à tração.
- A instalação de pequeno diâmetro, de pouco peso e amigável.

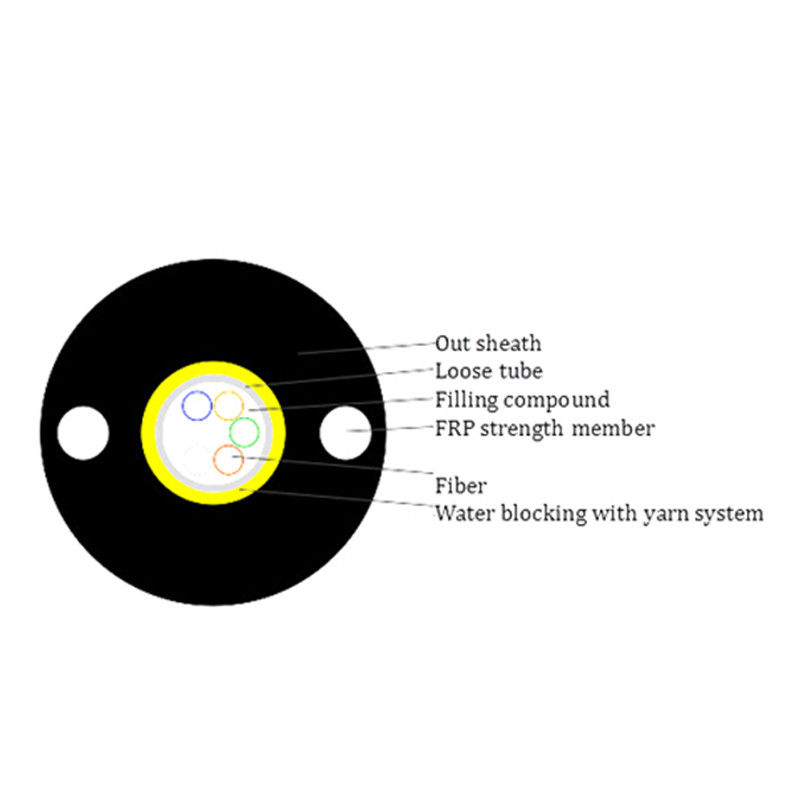

Estrutura do cabo
| Tipo de cabo | GYFXTY | |
| Número de fibra | 2~24core | |
| Barreira da umidade | Água que obstrui a fita | |
| Tubo fraco | material | PBT |
| diâmetro | Ф2.2 (exterior/interno) | |
| Tubo-enchimento | Compoun do enchimento do tubo | |
| Membro de força | material | FRP |
| diâmetro | 2 PCes | |
| Bainha exterior | material | PE |
| diâmetro | 1.8±0.2mm | |
Cor da fibra
| Número de fibra por tubo 8cores | 1 | 2 | 3 | 4 | 5 | 6 |
| Azul | Laranja | Verde | Brown | Cinza | Branco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Vermelho | Preto | Amarelo | Violeta | Rosa | Aqua | |
| A cor 13~24 será identificada por meio de um projétil luminoso preto. Para a cor preta não precise projétil luminoso preto marcado, usará a cor da natureza pelo contrário. | ||||||
Característica mecânica do cabo
| núcleo | Diâmetro do cabo | peso |
| 2~24 | 7.2mm | 45±2kg/km |
| Min Bending Radius (milímetros) | Prazo | 10D |
| Min Bending Raio (milímetros) | A curto prazo | 20D |
| Permissível mínimo Resistência à tração (N) | Prazo | 500 |
| Permissível mínimo Resistência à tração (N) | A curto prazo | 1200 |
| Carga do esmagamento (N/100mm) | Prazo | 300 |
| Carga do esmagamento (N/100mm) | A curto prazo | 1000 |
| Operação temperatura (℃) | -40+70 | |
| A instalação temperatura (℃) | -20+60 | |
Característica da fibra
| Estilo da fibra | Unidade | Manutenção programada G652 | Manutenção programada G652D | Milímetro 50/125 | Milímetro 62.5/125 | Milímetro OM3-300 | |
| Circunstância | nanômetro | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| Atenuação | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Dispersão | 1550nm | Picosegundo (nm*km) | ---- | ≤18 | ---- | ---- | Dispresion |
| 1625nm | Picosegundo (nm*km) | ---- | ≤22 | ---- | ---- | ||
| Largura de banda | 850nm | MHZ.KM | ---- | ---- | ≧400 | ≧160 | Largura de banda |
| 1300nm | MHZ.KM | ---- | ---- | ≧800 | ≧500 | ||
| Comprimento de onda zero da dispersão | nanômetro | 1300-1324 | ≧1302, ≤1322 | ---- | ---- | ≧ 1295, ≤1320 | |
| Inclinação zero da dispersão | nanômetro | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Fibr individual máximo | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Valor da relação do projeto de PMD | Picosegundo (nm2*k m) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Λc do comprimento de onda de interrupção da fibra | nanômetro | ≧ 1180, ≤1330 | ≧1180, ≤1330 | ---- | ---- | ---- | |
| Interrupção do cabo λcc do comprimento de onda | nanômetro | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| Microfarad | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Numérico Abertura (NA) | ---- | ---- | 0,200+/ -0,015 | 0.275+/-0. 015 | 0.200+/-0 .015 | ||
| Etapa (meio de bidirecional medida) | DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Irregularidades sobre a fibra comprimento e ponto | DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Descontinuidade | ||||||
| Backscatter da diferença coeficiente | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| Uniformidade da atenuação | dB/km | ≤0.01 | ≤0.01 | |||
| Dimater do núcleo | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | ||
| Diâmetro do revestimento | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| Não-forma circular do revestimento | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| Diâmetro de revestimento | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Revestimento/tentilhão concentricamente erro | um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 |
| Revestindo não a forma circular | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 |
| Núcleo/erro conentricity do revestimento | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
| Onda (raio) | um | ≤4 | ≤4 | ---- | ---- | ---- |
Pacote
| material 1.Packing: Cilindro de madeira |
| comprimento 2.Packing: o comprimento padrão do cabo será 2 quilômetros. O outro comprimento do cabo está igualmente disponível se pedido pelo cliente |
