GPON 1 x módulo do divisor de Blockless do divisor do Plc da fibra óptica 8 com cabo Smf-28e G657 de 0.9mm

Informação Básica
Lugar de origem: Shenzhen, China.
Marca: YINGDA
Certificação: ISO
Número do modelo: divisor 1*8 óptico
Quantidade de ordem mínima: 100 unidades
Preço: negotiable
Detalhes da embalagem: 1pc/caixa, caixa 80pcs/carton
Tempo de entrega: 5-8days após o pagamento
Termos de pagamento: união ocidental, T/T, Moneygram
Habilidade da fonte: 10 mil computadores por mês
Informação detalhada
relação rachada: divisor 1X8 blockless Conector: Simiplex de SC/UPC
Tipo de fibra: único modo G657A1 Perda de inserção: 10.3dB
Uniformidade (máximo): 0.8dB comprimento de onda: 1260 - 1650 nanômetro
PDL (máximo): 0.3dB padrão: Telcordia GR-1221 e GR-1209
Dimensão do tubo: 60*7*4mm comprimento da entrada e da saída: 1meter
Tipo de cabo: Amortecedor apertado Cor do cabo: branco
Diâmetro do cabo: 0.9mm

Descrição de produto

GPON 1 x módulo do divisor de Blockless do divisor do Plc da fibra óptica 8 com cabo Smf de 0.9mm - 28 por exemplo. 657





O divisor do PLC é baseado na tecnologia planar do medidor de ondas.

Fornece uma solução da distribuição de poder do baixo custo o factor de formulários pequeno e a confiança alta



Características

  1. Baixa perda de inserção
  2. Baixo PDL
  3. Projeto compacto
  4. Perda do retorno alta
  5. Boa uniformidade do canal-à-canal
  6. Projeto compacto
  7. Confiança e estabilidade altas
  8. Temperatura de funcionamento larga
  9.  Comprimento de onda de funcionamento largo
  10. Estabilidade ambiental & mecânica excelente



Mais imagens



GPON 1 x módulo do divisor de Blockless do divisor do Plc da fibra óptica 8 com cabo Smf-28e G657 de 0.9mmGPON 1 x módulo do divisor de Blockless do divisor do Plc da fibra óptica 8 com cabo Smf-28e G657 de 0.9mm

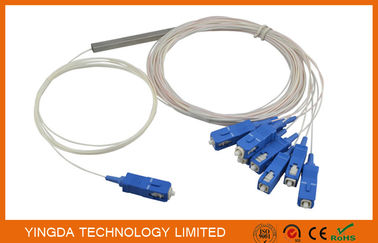

 entrada e saídas do cabo: tubo apertado ou fraco de 0.9mm, cor branca





GPON 1 x módulo do divisor de Blockless do divisor do Plc da fibra óptica 8 com cabo Smf-28e G657 de 0.9mmGPON 1 x módulo do divisor de Blockless do divisor do Plc da fibra óptica 8 com cabo Smf-28e G657 de 0.9mm

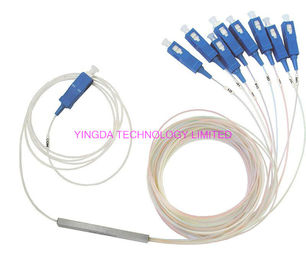

entrada e saídas do cabo: tubo apertado ou fraco de 0.9mm, cor amarela da entrada, cor branca da saída, no pedido do cliente





Aplicação

  • Sistemas de FTTx (FTTB, FTTH, FTTC)
  • Redes ópticas passivas de (PON) das redes
  • Relações de CATV
  • Distribuição de sinal óptico
  • Redes locais (LAN)
  • Equipamentos de teste
  • Qualificado sob Telcordia GR-1221 e GR-1209



Especificação



divisor do PLC 1×N



Parâmetro

Unidade

Valor

Tipo de produto



1×2

1×3

1×4

1×6

1×8

1×12

1×16

1×24

1×32

1×64

1×128

Comprimento de onda da operação

nanômetro

1260~1650

Perda de inserção

Tipo.

DB

3,6

6,0

7,0

9,2

10,3

12,2

13,6

15,8

16,6

20,1

24,5

Máximo.

4,3

6,2

7,4

9,5

10,7

12,5

13,9

16,0

17,2

21,5

25,5

Uniformidade (máximo)

DB

0,5

0,6

0,8

0,8

0,8

1,2

1,4

1,5

1,5

2,0

2,6

PDL (máximo)

DB

0,2

0,3

0,3

0,3

0,3

0,3

0,3

0,3

0,3

0,5

0,8

TDL (máximo)

DB

0,5

Perda do retorno

DB

≥55/50

Directividade

DB

≥55



divisor do PLC 2×N



Parâmetro

Unidade

Valor

Tipo de produto



2×2

2×4

2×8

2×16

2×32

2×64

2×128

Comprimento de onda da operação

nanômetro

1260~1650

Perda de inserção

Tipo.

DB

4,2

7,2

10,6

13,8

17,0

20,5

24,8

Máximo.

4,5

7,7

11,0

14,8

17,9

21,5

25,8

Uniformidade (máximo)

DB

0,8

1,0

1,2

1,5

1,8

2,5

3,0

PDL (máximo)

DB

0,2

0,3

0,3

0,3

0,3

0,5

1,0

TDL (máximo)

DB

0,5

Perda do retorno

DB

≥55/50

Directividade

DB

≥55



Nota: Todos os dados acima não incluem conectores.

Conectores do UPC: O IL adiciona 0,2 DB, conectores do APC: O IL adiciona 0,3 DB.



GPON 1 x módulo do divisor de Blockless do divisor do Plc da fibra óptica 8 com cabo Smf-28e G657 de 0.9mm GPON 1 x módulo do divisor de Blockless do divisor do Plc da fibra óptica 8 com cabo Smf-28e G657 de 0.9mm

Pacote na caixa da caixa com relatório de teste



 Informação do bloco



Relação rachada

1x2

1x4

1x8

1x16

1x32

1x64

1x128

Mini-Módulo

Dimensão

(milímetro)

60*7*4

60*7*4

60*7*4

60*12*4

80*20*6

100*40*6

N/A



GPON 1 x módulo do divisor de Blockless do divisor do Plc da fibra óptica 8 com cabo Smf-28e G657 de 0.9mm

Tamanho de aço do tubo para o divisor do PLC 1x8





Circunstâncias ambientais



Temperatura de funcionamento

-40~+85

Temperatura de armazenamento

-40~+85

Umidade de funcionamento

%RH

≤93

Umidade do armazenamento

%RH

≤93





Informação pedindo



PLCS

-

-

-

-

-

-

-



Estrutura

Fibra

Tipo

Pacote

Entrada

Saída

Comprimento

Conector

Estrutura

0101=1x1, 0202=2x2,…, 0164=1x64, 0264=2x64

Tipo da fibra

1=G652D, 2=G657A1, 3=G657A2

Dimensão do pacote

A1, A2,… A12, D, E, F, K, U, G, C, T, R, X

Tipo da entrada

B=250μm descobrem a fibra, tubo fraco de L=900µm,

S=2.0mm, R=3.0mm, 0=Adapter

Tipo da saída

B=250μm descobrem a fibra,

L=900µm afrouxam o tubo,

S=2.0mm,

R=3.0mm,

 F=splitter, 0=Adapter

Comprimento da trança

05=0.5m, 10=1.0m, 100=100m, 0=Adapter,

saída de 15/10=1.5m input/1.0m,

X=Others

Tipo do conector

FU=FC/UPC, FA=FC/APC,

SU=SC/UPC, SA=SC/APC,

 ST=ST/UPC,

LU=LC/UPC, LA=LC/APC,
MPO=MPO/UPC,

MPA=MPO/APC,

FU/FA=FC/UPC entrado/saída de FC/APC,

00=None,

 X=Others
