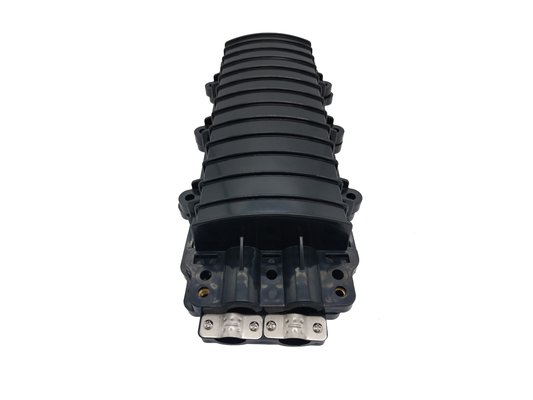

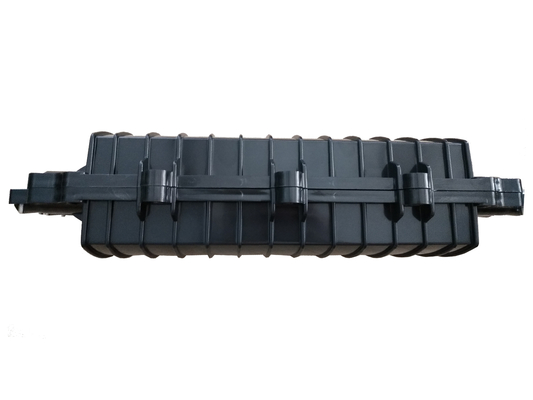

O fechamento Inline 144 da tala da fibra ótica do ABS retira o núcleo de 2In que 2Out enterrou o cerco aéreo da câmara de visita

144 retira o núcleo do fechamento horizontal Inline da tala da fibra ótica 2Out de 2In enterrou o cerco aéreo da câmara de visita

Este produto é apropriado para cabos óticos dos vários modelos com estruturas diferentes dentro de φ22mm conexão direta e de ramo das despesas gerais/antena, do encanamento, do enterro direto e bem da colocação, e é igualmente apropriado para a conexão de todos os cabos de telefone locais plásticos.

Características do cerco da tala da fibra ótica

• Todos os indicadores de desempenho do produto cumprem as exigências do padrão YD/t814-2004 nacional
• A caixa exterior é feita do plástico de planejamento de grande resistência importado (ABS) e adicionou com o agente antienvelhecimento para a modelação por injeção de alta pressão. Força mecânica oval, de pouco peso, alta arcada, resistência de corrosão forte, resistência do relâmpago, vida útil longa, etc.
• Os componentes e os prendedores do metal fora do corpo da caixa são feitos de aço inoxidável, conveniência para reutilizar em vários ambientes.
• A entrada exterior da caixa e do cabo é selada com tiras de borracha (não vulcanizadas) autoadesivas, desempenho de selagem seguro e fácil ser aberto repetidamente, usado e mantido
• 3types original do anel do cabo (anel-O) (φ 12.5mm, φ 17mm, φ 20mm) permite o usuário de selecionar flexivelmente de acordo com o diâmetro exterior real do cabo ótico, eficazmente aumentando a confiança e a exequibilidade da selagem da entrada do cabo da caixa comum.

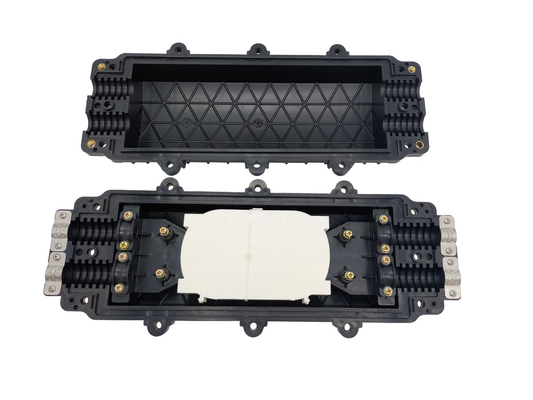

• As bandejas sobrepostas da tala da fibra da estrutura na caixa e o dispositivo aterrando de isolamento independente para fazer a configuração da capacidade e a expansão da fibra e aterrar flexível, conveniente e seguro.
• O dispositivo secundário original da fixação do cabo ótico faz a instalação de cabo ótico mais firme e conveniente.

Especificação da caixa da fibra ótica

--------------------------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------------------------

Acessório padrão do fechamento da tala da fibra ótica

Pontos-chave da caixa de tala da fibra ótica da operação

1. Selecione o anel do cabo apropriado para o diâmetro exterior do cabo ótico penetrar no cabo ótico, casca fora do cabo ótico, remova a bainha exterior, a bainha interna e o tubo fraco, limpar e remover a pasta de enchimento do óleo no cabo, e deixe 1,1 ~ comprimento de fibra ótica e 30 de 1.6m ~ o núcleo de aço de 50mm.
2. Fixe a braçadeira de cabo, fixe o cabo ótico, e fixe o cabo ótico para reforçar o núcleo de aço. Se o diâmetro é menos de 10mm, a parte fixa do cabo ótico será sem fôlego com a fita de borracha autoadesiva fazer o diâmetro alcançar 12mm antes da fixação.
3. A fibra ótica é introduzida no disco de solda, e no calor - o tubo shrinkable e o tubo de derretimento do calor sleeved em qualquer das fibras óticas a ser conectadas. Depois que a fibra ótica é soldada, mova o dissipador de calor e o tubo de derretimento do calor, e põe-nos sobre o de aço inoxidável (ou o quartzo) reforçando o mandrel para fazer no centro o ponto de fusão de fibra ótica do tubo de fibra ótica da proteção. Aqueça o tubo da proteção apropriadamente para fundir a fibra ótica e o tubo da proteção em um, e a junção de fibra ótica protegida é apertada no sulco da fibra (24 núcleos da fibra ótica podem ser distribuídos em cada disco de solda)
4. Coloque as fibras óticas restantes uniformemente no disco de solda de fibra ótica, e alinhe e posicione as fibras óticas enrolados com laços de nylon. O disco de solda é usado geralmente da parte inferior para cobrir. Afinal as fibras óticas são conectadas, cobrem a camada superior do disco de solda e fixam-na.
5. Encontre e use o fio aterrando de acordo com as exigências de projeto do planejamento.
6. Envolva o cabo ótico em torno da posição correspondente da entrada do cabo do escudo da caixa do conector, acolchoe as tiras de selagem nos sulcos de selagem em ambos os lados da borda do escudo da caixa do conector, feche os dois escudos e esprema os parafusos de aço inoxidável. O esforço dos parafusos será simétrico e uniforme até que todos os parafusos estejam apertados.
7. De acordo com as exigências, o auto de colocação para encontrar e fixar o gancho para colocar.
