1 Core Field Installable Connector SC APC FTTH GPON Quick Splice Connector

1 campo do núcleo - conector rápido instalável da tala do SC APC FTTH GPON do conector

  • Realçar

    1 campo do núcleo - conector instalável

    ,

    Conector rápido da tala de GPON

    ,

    Campo do SC APC - conector instalável

  • Material
    PEI
  • Cor
    verde
  • comprimento
    60mm ou 55mm
  • Modo da fibra
    nomomode 9/125um
  • Perda de inserção
    <0>
  • Perda do retorno
    >65dB
  • Tipo da virola
    UPC
  • pacote
    Caixa da bolha
  • Peças sobresselentes
    ferramenta do reparo do comprimento, manual do usuário
  • Aplicável
    fibra à casa, FTTH
  • Cabo aplicável
    cabo pendente de 2.0*3.0mm, 2.0mm, cabo redondo de 3.0mm
  • Ferramentas necessárias
    talhador da fibra, espadelador do cabo, pano do álcool, alicate do moleiro
  • Lugar de origem
    China
  • Marca
    YINGDA
  • Certificação
    ISO
  • Número do modelo
    YDFIC-D-SA
  • Quantidade de ordem mínima
    1000pc
  • Preço
    negotiable
  • Detalhes da embalagem
    10pc/caixa da bolha
  • Tempo de entrega
    7 dias de trabalho
  • Termos de pagamento
    T/T, Western Union

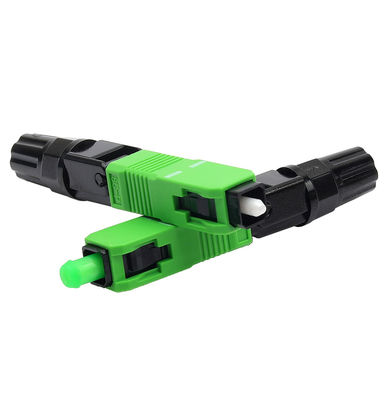

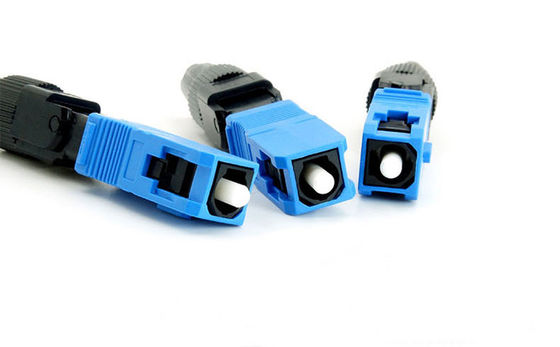

1 campo do núcleo - conector rápido instalável da tala do SC APC FTTH GPON do conector

1 campo do núcleo - conector rápido instalável da tala do SC APC FTTH GPON do conector



1Core do verde frio do conector da tala de Mecahncial do campo do SC APC FTTH GPON a instalação rápida PEI





O conector rápido de fibra ótica é um tipo do conector que possa resolver o problema da fiação e da fibra ultra interurbanas ao projeto da casa, ele faz terminações da fibra rapidamente, fácil e seguro e faz terminações sem nenhumas trabalheiras e para não exigir nenhuma cola Epoxy, nenhum lustro, nenhuma emenda, nenhum aquecimento e pode conseguir parâmetros excelentes similares da transmissão como a tecnologia de lustro e de emenda padrão. Nós podemos extremamente reduzir o conjunto e estabelecer o tempo. Os conectores pre-lustrados são aplicados principalmente ao cabo de FTTH em projetos de FTTH, diretamente no local do utilizador final.

1 campo do núcleo - conector rápido instalável da tala do SC APC FTTH GPON do conector 0

Parâmetro técnico:



Modelo YDFIC-D-SA-L YDFIC-D-SA-S
Dimensão 60mm*9mm 55mm*9mm
Perda de inserção <0>
Perda de retorno ≥50dB
Tipo da fibra Único modo, multimodo
Diâmetro da fibra 0.9mm, 2.0mm, 3.0mm, 2.0*3.0mm
Temperatura de trabalho -40 ~+750C
Aplicação Fibra à casa
Dimensão 60mm*9mm 55mm*9mm
Padrões ISO9001





Informação do bloco:

100pcs/each caixa interna, 1000pcs/caixa da caixa,

1 campo do núcleo - conector rápido instalável da tala do SC APC FTTH GPON do conector 11 campo do núcleo - conector rápido instalável da tala do SC APC FTTH GPON do conector 21 campo do núcleo - conector rápido instalável da tala do SC APC FTTH GPON do conector 3

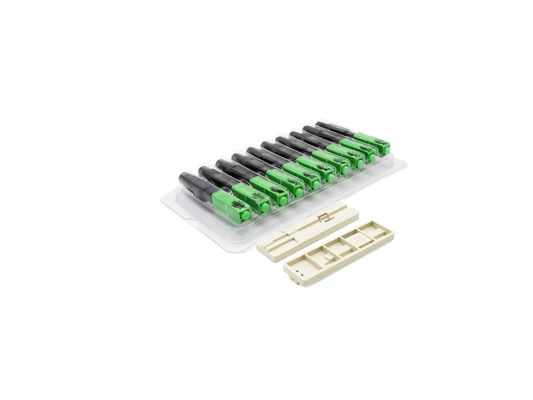

BLOCO INTERNO:  caixa 10pcs/blister



1 campo do núcleo - conector rápido instalável da tala do SC APC FTTH GPON do conector 41 campo do núcleo - conector rápido instalável da tala do SC APC FTTH GPON do conector 51 campo do núcleo - conector rápido instalável da tala do SC APC FTTH GPON do conector 6





Controle de qualidade:

Quatro vezes da moedura e duas vezes da inspeção da qualidade

Etapa 1: moedura 30um

Etapa 2: moedura 9um

Etapa 3: 1 um que mói

Etapa 4: lustro transparente

Etapa 5: Detecção de fibra ótica do endface

Etapa 6: A perda de inserção, retorna a detecção da perda

1 campo do núcleo - conector rápido instalável da tala do SC APC FTTH GPON do conector 7

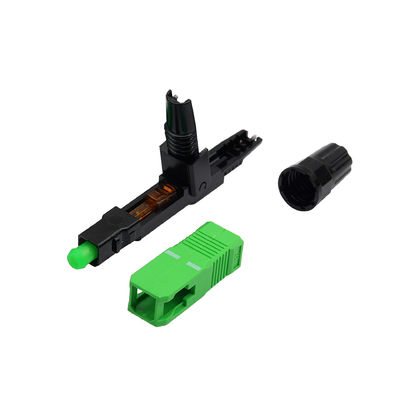

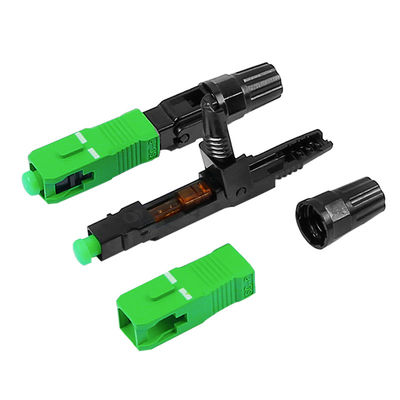

Estrutura interna e princípio de funcionamento:



1 campo do núcleo - conector rápido instalável da tala do SC APC FTTH GPON do conector 8



Características

  • Cada virola foi testada dentro de 0.5dB da perda de inserção, padrão das TELECOMUNICAÇÕES do alcance;
  • Adote a virola cerâmica da Um-classe de três círculos, melhore a estabilidade do produto, de pequenas perdas e a pequena alteração;
  • Produção da grande escala, tecnologia madura, excelente, que asseguram a qualidade dos conectores;
  • Tem a exequibilidade forte e pode ser reutilizado por mais de 15 vezes;
  • Desempenho estável da operação, baixa perda de inserção, baixo custo do uso, baixa taxa da manutenção e velocidade rápida da instalação;
  • Cada 100pcs equipar-se-á com o dispositivo da fixação do comprimento 1pc;
  • Projeto humanizado da estrutura: o ponto de limite do pré-ajuste do cabo pendente na bota, e gera automaticamente uma micro curvatura pequena de acordo com o comprimento de corte correto do produto (veja abaixo da figura). A micro curvatura indica que a fibra ótica esteve no bom contato com a fibra ótica encaixada, e a micro curvatura deve existir, mas não demasiado grande, se não a perda durante o período será afetada.



Que é a diferença do tipo longo e curto?

O tipo longo é liso colocar o cabo pendente e o tipo curto é vertical colocar o cabo pendente

1 campo do núcleo - conector rápido instalável da tala do SC APC FTTH GPON do conector 91 campo do núcleo - conector rápido instalável da tala do SC APC FTTH GPON do conector 10

Aplicação:



Rede de faixa larga do terreno, fibra à casa, tevê limitada de faixa larga, faixa larga inteligente, fibra à construção

1 campo do núcleo - conector rápido instalável da tala do SC APC FTTH GPON do conector 11



COMO SE USAR?

A operação é simples, introduz a fibra ótica ao ponto de limite, gera automaticamente uma pequena quantidade de dobra, mantém seu radiano, não o endireita, não o parafusa a porca primeiramente e não o trava então o interruptor.



Etapa 1: remova a bota e põe-na no cabo pendente

1 campo do núcleo - conector rápido instalável da tala do SC APC FTTH GPON do conector 12

Etapa 2: descasque fora a bainha do cabo pendente de 5cm com o espadelador do cabo pendente

1 campo do núcleo - conector rápido instalável da tala do SC APC FTTH GPON do conector 13

Etapa 3: raspe o revestimento fora do fixador do comprimento com os alicates de Miller

1 campo do núcleo - conector rápido instalável da tala do SC APC FTTH GPON do conector 14

Etapa 4: limpe o núcleo da fibra com o pano da poeira

1 campo do núcleo - conector rápido instalável da tala do SC APC FTTH GPON do conector 15

Etapa 5: corte o núcleo com um cortador

1 campo do núcleo - conector rápido instalável da tala do SC APC FTTH GPON do conector 16

Etapa 6: introduza o núcleo da fibra no conector rápido para resistir o núcleo encaixado

1 campo do núcleo - conector rápido instalável da tala do SC APC FTTH GPON do conector 17

Etapa 7: use a bota no cabo pendente para apertar o cabo

1 campo do núcleo - conector rápido instalável da tala do SC APC FTTH GPON do conector 18
