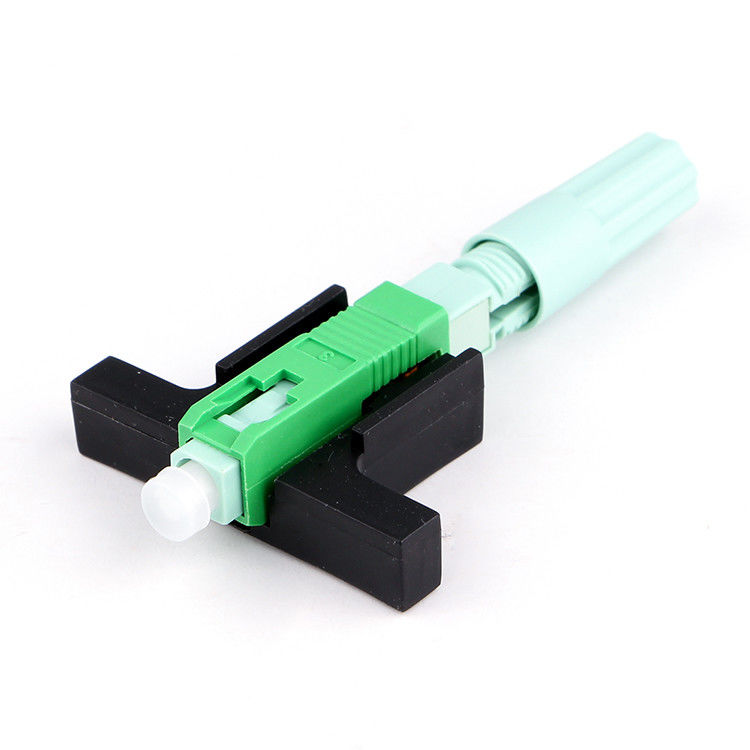

Único modo do conector rápido rápido interno da fibra ótica do conector de 5G FTTx 0.3dB

Único modo do conector rápido rápido interno da fibra ótica do conector de 5G FTTx 0.3dB

Cabo rápido de fibra ótica interno do conector Figure-8 do conjunto de campo do SC APC de 5G FTTx 0.3dB LX58

A fibra ótica que de SC/APC o conector rápido é projetado para FTTH é uma nova geração de conector da fibra usada no conjunto. Pode fornecer aberto

fluxo e tipo do Pre-molde de produtos, cujo a especificação ótica e mecânica encontra o conector de fibra ótica padrão.

É projetado para de alta qualidade e a eficiência elevada para a instalação a estrutura da posição de friso é um projeto original, e não precisa de colar,

não lustrando nenhum algum material de consumo. Adotando a estrutura instalada fibra, e conveniente para a instalação do campo.

Características

1. Tipo do parafuso do círculo do SC/APC, comprimento total 58mm

2. aplique ao cabo pendente da fibra de 2mm* 3mm

3. Plástico da estrutura do C-sulco não ou metal cerâmico, bom desempenho da selagem, chama - retardador

4. perda de inserção: o ≤0.2dB médio, MAX≤0.4dB

5. perda de retorno: ≥50dB UPC, ≥65db APC

6. Nenhuma cola Epoxy da necessidade ou lustrado, campo-instalável, fibra encaixada fábrica

Especificação

Detalhes do produto:

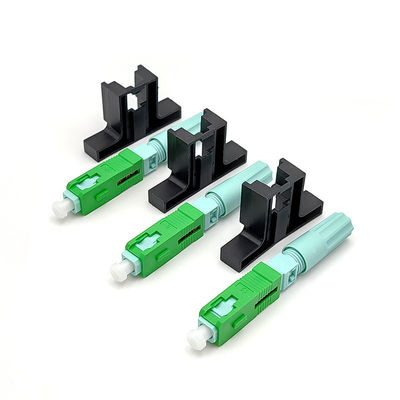

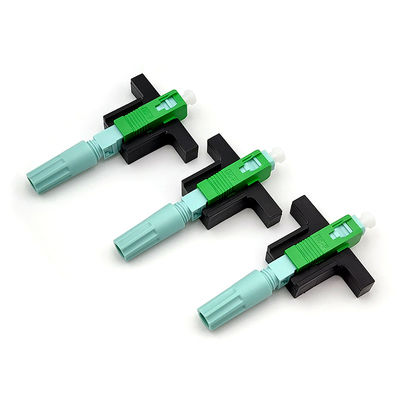

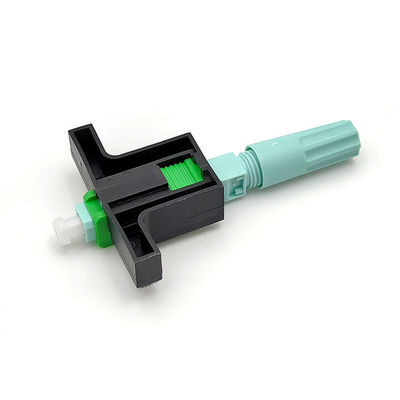

Cada um tem um interruptor preto a abrir e para fechar a fibra em sente a construção, a bota é redonda em que podem parafusar e fora do aberto os conectores.

Todos os conectores são feitos do plástico de alta qualidade, asseguram a estabilidade do bom desempenho e a durabilidade;

1pc/plastic saco, 100pcs/inner caixa, caixa 10pcs interna/caixa da caixa

Como usar os conectores rápidos?

Processe a fibra

1. Introduza o cabo pendente no espadelador até 50-60mm para fora, e descasque a camada da força do cabo

2. Pressione o cabo descascado na braçadeira, lá seja 4points para travar a fibra

3. Tira a camada do revestimento do cabo pela inserção o espadelador longitudinal da fibra para descascar o revestimento da fibra. Ou o espadelador de Miller do uso alinha da braçadeira da fibra.

4. Verifique a fibra dobrando sobre o sentido 60°into se aprovação

5. Limpe a fibra com o pano do álcool por 0°wipe e por 90°again

6. Coloque a braçadeira no fixador do comprimento até a seta, e a imprensa à extremidade

7. O plano da configuração no entalhe do talhador da fibra, alinha à extremidade, e para cortar então a fibra

8. Finalmente o comprimento da fibra será: 19.4mm e 29.4±0.1mm, veem a imagem

Conjunto

Verifique o cacifo preto

Introduza a fibra junto com a entrada de V até a curvatura da fibra, mas não mais altamente o de 1mm do que a entrada V

Mantenha o alojamento, revestimento, e o gabarito no mesmo nível, decola o interruptor.

Desmontagem

Monte o gabarito auxiliar, ajuste no interruptor à extremidade direita

Destrave a fibra

Use o corpo convexo exclusivo para abrir a tampa, destrave o escudo

Aumento 15°to para retirar a fibra

Outros tipos similares:

Aplicação

• Ambientes dos locais
• Conexões na mesa para ambientes do LAN
• Painéis de remendo
• Terminação direta do equipamento
• Fibra às aplicações do subscritor/casa (FTTH)
• Exigências do reparo/substituição
• Ligações de teste do equipamento
