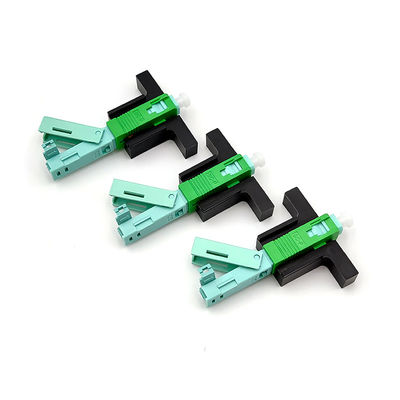

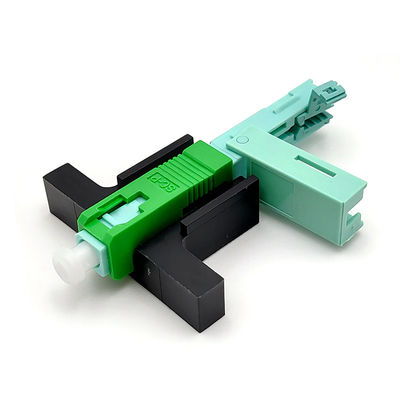

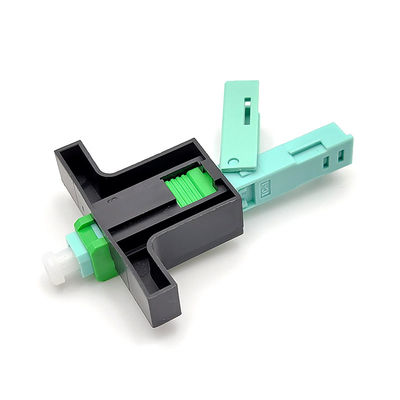

a fibra ótica cerâmica do C-sulco de 5G 0.2dB terminou o campo - cabo pendente instalável do conector 2*3mm do SC APC

a fibra ótica cerâmica do C-sulco de 5G 0.2dB terminou o campo - cabo pendente instalável do conector 2*3mm do SC APC

Venda o ponto:

1.SC/APC, tipo da tampa, comprimento total 53mm

2. aplique ao cabo pendente da fibra de 2mm* 3mm

plástico da estrutura do C-sulco 3.Ceramic não ou metal, bom desempenho da selagem, chama - retardador

4. perda de inserção: o ≤0.2dB médio, MAX≤0.4dB

5. perda de retorno: ≥50dB

6. Nenhuma cola Epoxy da necessidade ou lustrado, campo-instalável, fibra encaixada fábrica

Descrição

A fibra ótica que de SC/APC o conector rápido é projetado para FTTH é uma nova geração de conector da fibra

usado no conjunto. Pode fornecer o tipo aberto do fluxo e do Pre-molde de produtos, cujo ótico e

a especificação mecânica encontra o conector de fibra ótica padrão.

É projetado para de alta qualidade e a eficiência elevada para a instalação a estrutura da posição de friso

é um projeto original, e não precisa a colagem, não lustrando nenhum nenhum material de consumo. Adotando a fibra

estrutura, e conveniente instalados para a instalação do campo.

Especificação

Aplicação

• Ambientes dos locais
• Conexões na mesa para ambientes do LAN
• Painéis de remendo
• Terminação direta do equipamento
• Fibra às aplicações do subscritor/casa (FTTH)
• Exigências do reparo/substituição
• Ligações de teste do equipamento

Características

1. Dimensões mecânicas precisas
2. Baixa perda de inserção, perda do retorno alta
3. Cumpre o padrão de IEC61754-4
4. Os tempos repetíveis são não menos de 50 vezes;
5. Projeto do período de longa vida, mais de 30 anos.
6. Forneça o tipo aberto do fluxo e do Pre-molde de produtos

7. Adotando a estrutura instalada fibra

8. Conveniente para a instalação do campo
9. Nenhum cola Epoxy ou lustro exigida, conjunto fácil no campo
10. A terminação da fibra pode ser restaurada, salvar o tempo e a energia, para reduzir a sucata
11. Nenhuma necessidade especial também, prontamente - disponível

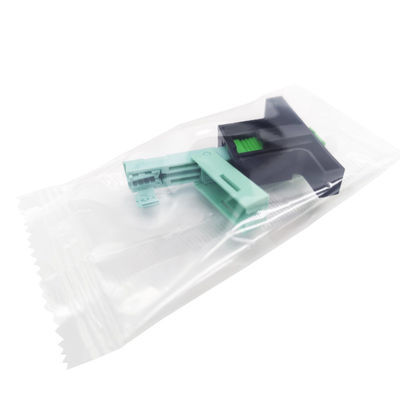

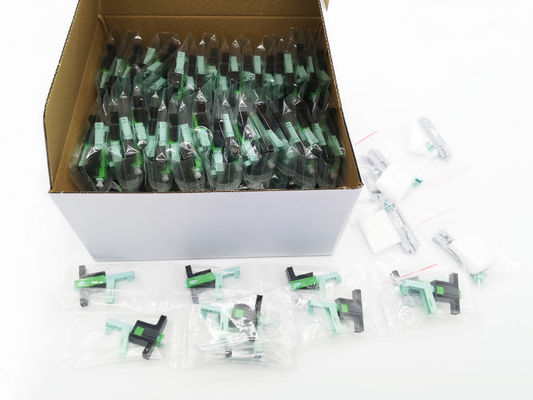

Informação do bloco:

1pc/plastic saco, 100pcs/inner caixa, caixa 10pcs interna/caixa da caixa

Detalhes do produto:

Manual inglês do usuário: caixa 1pcs/100pcs interna

Como usar os conectores rápidos?

Processe a fibra

1. Introduza o cabo pendente no espadelador até 50-60mm para fora, e descasque a camada da força do cabo

2. Pressione o cabo descascado na braçadeira, lá seja 4points para travar a fibra

3. Tira a camada do revestimento do cabo pela inserção o espadelador longitudinal da fibra para descascar o revestimento da fibra. Ou o espadelador de Miller do uso alinha da braçadeira da fibra.

4. Verifique a fibra dobrando sobre o sentido 60°into se aprovação

5. Limpe a fibra com o pano do álcool por 0°wipe e por 90°again

6. Coloque a braçadeira no fixador do comprimento até a seta, e a imprensa à extremidade

7. O plano da configuração no entalhe do talhador da fibra, alinha à extremidade, e para cortar então a fibra

8. Finalmente o comprimento da fibra será: 19.4mm e 29.4±0.1mm, veem a imagem

Conjunto

Verifique o cacifo preto

Introduza a fibra junto com a entrada de V até a curvatura da fibra, mas não mais altamente o de 1mm do que a entrada V

Mantenha o alojamento, revestimento, e o gabarito no mesmo nível, decola o interruptor.

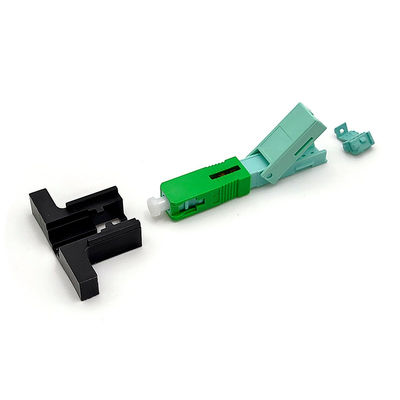

Desmontagem

Monte o gabarito auxiliar, ajuste no interruptor à extremidade direita

Destrave a fibra

Use o corpo convexo exclusivo para abrir a tampa, destrave o escudo

Aumento 15°to para retirar a fibra
