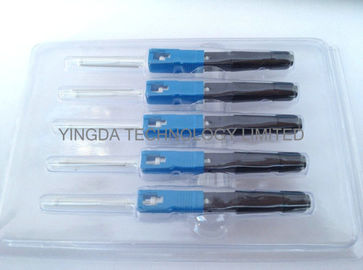

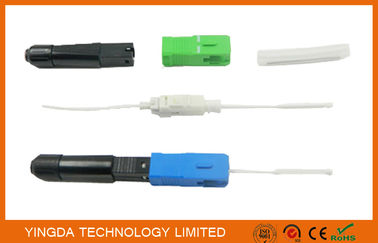

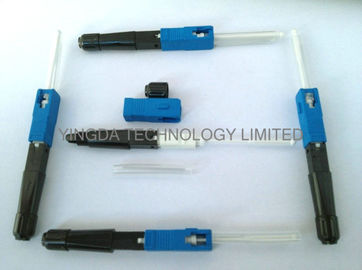

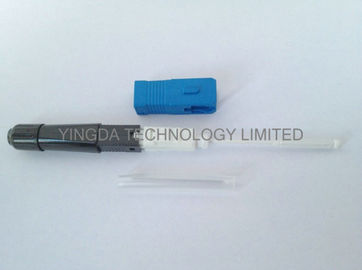

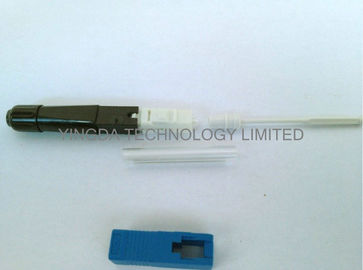

Campo durável - manutenção programada instalável SX do SC UPC APC do conector para LAN ODF de FTTH

Descrição

Fusão do SC tala-no tipo de fibra óptica conector rápido do isis do conector, mas seu ponto de emenda para dentro

a extremidade do conector, elimina equivalente as tranças ao emendar. A vantagem não é nenhuma necessidade

proteção adicional depois que tala, tal como a bandeja da tala, fechamento da tala, caixa de distribuição. No contrato

ao projeto do conector da tala mecânica, ele aintenance mecânico do conector do V-sulco das economias

e custo de operação e durável, que vira o conceito esse custo alto da máquina da tala

e não aplique à construção de FTTH.

Aplicação

• Conexão terminal da fibra ótica de FTTH
• Rede do LAN
• Reforma de ODF e o cabo de remendo novo de ODF no local.

Especificação

* Use por favor a máquina de derretimento personalizada de FTTH

* Materiais de consumo recomendados:

Mantenha uma fonte dos seguintes artigos

• Álcool desnaturado
• Tecidos sem fiapos
• Cotonete de algodão

Informação da ordem

FS-XXX-XX-XXX

         1 - 2 -34

Fusão Tala-em etapas da instrução do conector

1. Preparação

2. Põe o alojamento e a porca do tubo do calor-psiquiatra completamente no cabo da fibra

3. Use o espadelador da liso-fibra para descascar a coberta aproximadamente 45mm

4. Use o espadelador da fibra para descascar o anúncio de revestimento da camada da fibra limpam a fibra, a seguir colocam a fibra optial ao suporte.

5. Corte a fibra pelo talhador da fibra

6. Coloque o suporte montado na máquina da tala da fusão

7. Descasque a camada de revestimento da fibra de 0.9mm

8. Limpe o de fibra óptica e põe-no no suporte da máquina da máquina coladora da fusão

9. Corte a fibra pelo talhador da fibra

10. Põe o suporte na máquina da máquina coladora da fusão

11. Após o suporte que dois as ferramentas aprontam, fecham a máquina da fusão, fusão do começo

12. Após a fusão, abra a máquina e remova o emendar-conector inteiro com cuidado

13. Introduza o tubo do calor-psiquiatra à cauda do emendar-conector com cuidado, a seguir põe o conector emendado todo na máquina da fusão e comece-o aquecer-se acima

14. Remova o conector da máquina da fusão após aproximadamente o aquecimento 90s, e então de refrigerar para baixo para aproximadamente 5s

a 10s.

15. Termine o conjunto
