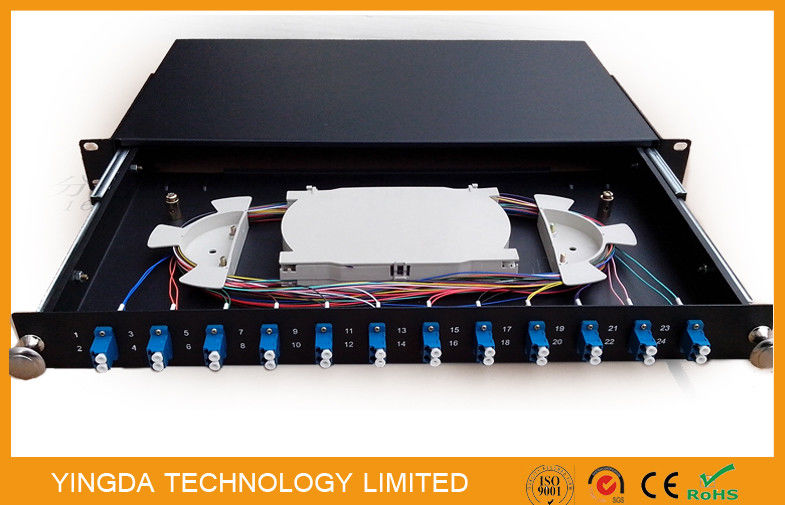

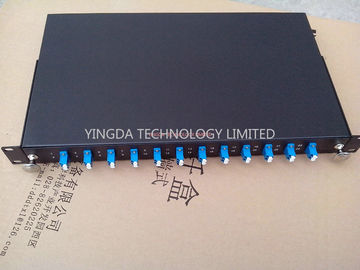

1U 19 polegadas que deslizam a gaveta frente e verso ODF do LC do porto do painel de remendo 12 da fibra ótica da montagem em rack

1U 19 polegadas Sliding Rack Mount Fiber Optic Patch Panel 12 PLC Duplex Drawer ODF

Detalhes rápidos do gabinete de rack 1U

• 19 polegadas de montagem de rack padrão
• Tamanho: 480*250*1U ou 480*300*1U

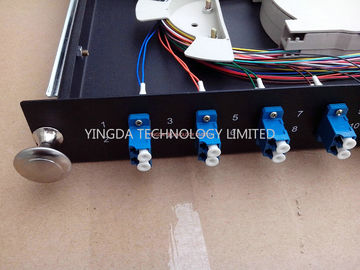

• Adaptadores duplex LC de 12pcs
• Capacidade máxima: 24 núcleos

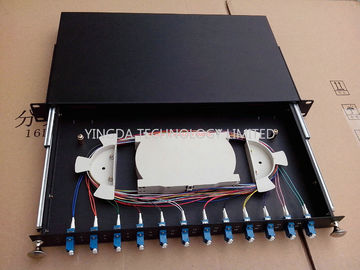

• bandeja deslizante de metal para retirar todo o painel interno

O painel de parches de fibra óptica é o equipamento auxiliar para o cablagem de terminais em redes de comunicação de transmissão de fibra óptica.

que é adequado para a junção de cabos ópticos internos diretamente e ligação de ramificação, e proteção da fibra.

Características do painel de parches de fibra óptica de 12 portas

1. Aplicável na terminação e na estrutura padrão de 19'
2. Para a fabricação de aparelhos de cozinha
3. Instalação de rack no quadro de distribuição óptica ODF
4. Adequado para adaptadores FC,SC,ST,LC,E2000
5. Chapas de aço laminadas a frio, com pulverização eletrostática

24Core Fibra óptica patch panel Especificação

Acessório padrão:

Tubos tampão, parafusos de montagem, mangas de proteção de refrigeração, correios de nylon, correios de cabos, etc.



Oficiais de apoio ao desenvolvimento
Podemos adicionar a área de gestão de cabos da frente para uma melhor construção.
cor: branco, preto.



Requisitos ambientais:

1. Não adequado para utilização ao ar livre, se for necessário, devem ser tomadas medidas de protecção.
2. Temperatura de funcionamento: -25 a +40 °C
3. Temperatura de armazenagem: -25 a +55 °C
4. Humidade relativa: ≤ 85% (30°C)
5. Pressão atmosférica: 70 ~ 106 kPa
6. Vida útil: 20 anos

Propriedades mecânicas

1. Resistência à tracção:deve suportar uma resistência à tracção axial não inferior a 500N entre os cabos
2. Caixa terminal e o cabo, e não menos de 5N entre a cauda de cablagem e a caixa terminal.
3. Ensaio de compressão: cada caixa de terminais de cabo deve ser capaz de suportar a tensão estática vertical
4. pressão não inferior a 200 N.
5. Ensaio de torção: a caixa de terminação do cabo deve suportar o ângulo de torção.


Propriedades elétricas

• Componente metálico da caixa de cabo de fibra óptica e núcleo de reforço metálico do cabo, componentes metálicos do cabo e resistência ao isolamento do solo
• resistência ao isolamento:deve ser não inferior a 2*104M ohms, tensão de ensaio: 500V (DC).
• Resistência da tensão: sem avaria, sem fenómeno de arco a 15Kv DC a menos de 1min, sem avaria, sem fenómeno de arco.
