12 portos núcleos do duplex 24 do painel de remendo 1U da fibra ótica de Slding da montagem em rack de 19 polegadas LC UPC
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xMaterial | Aço laminado | Espessura | 1.2mm SPCC |
---|---|---|---|
Capacidade | 24 tranças da fibra dos núcleos únicas | Porto do conector | Porto frente e verso do adaptador do LC |
Aplicação | quadro de distribuição 19inch ótico (ODF) | método do installatino | painel de remendo da montagem em rack |
cor | Preto | Dimensão | 480*300*1U milímetro |
Realçar | montagem de cremalheira ODF,deslizando o painel de remendo |
12 portos núcleos do duplex 24 do painel de remendo 1U da fibra ótica de Slding da montagem em rack de 19 polegadas LC UPC
O painel de remendo da montagem em rack é usado principalmente para o connetion e o armazenamento entre o cabo do iber de f e a trança óticos no equipamento. Pode ser a instalação montada e assoalho-estando wal. O corpo da caixa é feito do aço laminado de alta qualidade, sparying eletrostático, a aparência é bonita e a operação é conveniente.
Yingda que desliza o painel de remendo da fibra ótica pode instalar adpaters do ST do SC LC FC, e o maxmim pode ser 12cores, 24cores, 48cores, 72cores 96cores 144cores no pedido do cliente pelo painel do adaptador de 1U 2U 3U 4U 6U etc. pode ser simples, duplex por hozitontal ou o projeto oblíquo com os brakcets da montagem a fixar no rak monta o quadro. É projeto esperto a fornecer da proteção para a conexão terminal de cabo ótico e a instalação de fibra ótica do adaptador. É uma liga do termiantion, da proteção, da conexão e da gestão de cabos da fibra.
12 características portuárias do painel de remendo da fibra ótica
- Padrão flexível 19" a instalação do armário da cremalheira
- Operações dianteiras completas com os dispositivos elétricos do cabo e as hastes da gestão, grande área, projeto razoável
- Suficiente área de enrolamento para fibras redundantes para dentro do painel de remendo
- Espaço de enrolamento disponível para as fibras e as tranças para aumentar a proteção para as fibras, as tranças e as conexões
- Barra da montagem do adaptador disponível para guardar tipos múltiplos de adaptadores como ST LC e E2000, etc. do SC de FC.
- Proteção completa dos raios de curvatura
- todas as partes na caixa serão reparo com os parafusos na parte inferior
- O cabo principal incorpora a caixa da parte traseira, e então a distribuição na operação dianteira

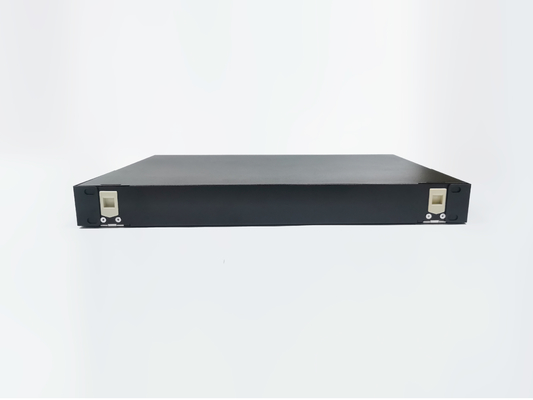

Este painel de remendo 12port é deisng para a cremalheira 19inch, as orelhas de montagem está fixado em ambos lado da caixa antes da entrega com parafusos, quando a construção, a desaparafusa por favor então para girar ao redor para a fixar na caixa para montar.

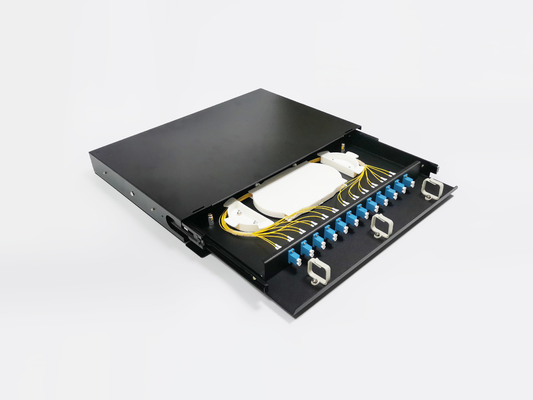

Há uma grande área da gestão da fibra na frente das placas de adaptador, as tranças ou os cabos da distribuição podem ser para fora da esquerda ou do lado direito, e com as braçadeiras plásticas para que o enrolamento do cabo assegure cada fibra para não se perturbar.
Estes corrediça do metal do uso do painel de remendo do LC UPC, arrasto liso e instalação conveniente.
Retire somente da parte inferior então pode facilmente controlar a fibra, após feito, tração de volta ao fechamento ele com portas da rua, projeto dustproof.
- o painel de remendo 1U pode pôr bandejas de 2pcs 12fiber, cada capacidade da tala da fusão da bandeja é a única fibra 12cores, se fibra dupla, lata 24cores máximo.
- Entrementes, as placas de adaptador na altura 1U dianteira podem fazer o duplex máximo do SC 24pcs = o 48cores, todos os adaptadores fixarão com parafusos.
- Logotipo de seda do cliente da cópia, tipo, número de série, ou a outra informação na caixa como seu desejo.

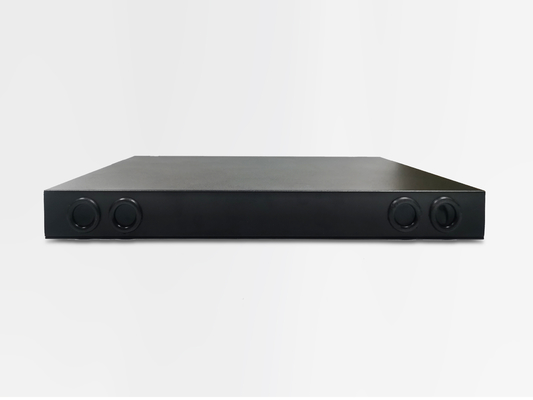

Os portos do cabo de painel de remendo de Yingda abriram na parte traseira, a quantidade e o diâmetro do cabo pode ser personalizado. Se o cliente para não especificar, fará 4ports na parte traseira, 2pcs cada lado, diâmetro 20mm do cabo com selo de borracha para a prova da poeira.
Dentro da caixa seja dispositivo elétrico do cabo do metal e os dispositivos elétricos plásticos em conformidade, que asseguram todo o cabo no lugar na longo prazo e não na confusão.
Informação da ordem do painel de remendo da montagem em rack
Modelo |
Dimensão (milímetros) |
Capacidade máxima (núcleos) |
GPSR-SC12 |
480×200×1U |
12 |
GPSR-SC24 |
480×200×1U |
24 |
GPSR-SC48 |
480×200×2U |
48 |
GPSR-FC12 |
480×200×1U |
12 |
GPSR-FC24 |
480×200×1U |
24 |
GPSR-FC48 |
480×200×2U |
48 |
GPSR-ST12 |
480×200×1U |
12 |
GPSR-ST24 |
480×200×1U |
24 |
GPSR-ST48 |
480×200×2U |
48 |
24 especificações técnicas de fibra ótica de painel de remendo dos núcleos
temperatura ambiental | - 25℃~+40℃ |
humidade relativa | ≤85% (+30℃) |
pressão atmosférica | 70kPa~106kPa |
Resistência de isolação |
membro de força do metal do terminal e do cabo do cabo de fibra ótica, componentes próprios do metal do cabo de fibra ótica, cabo de fibra ótica componentes do metal e a terra, a resistência de isolação se > 2 x 104MΩ. |
Força dielétrica |
membro de força do metal do terminal e do cabo do cabo de fibra ótica, componentes próprios do metal do cabo de fibra ótica, cabo de fibra ótica componentes do metal e a terra, sob a tensão 15kV para 1min sem divisão, nenhuns fenômenos formando arcos. |
O acessório padrão inclui: orelhas da montagem em rack, bandeja da tala, montando jogos, luva de proteção do psiquiatra do calor, laço de nylon, braçadeiras de cabo
Se a necessidade pre-terminou com tranças e adaptadores, fale por favor com vendas para detalhes.
O OEM ou o ODM são aceitável.
