19 24 Port SC Metal Drawer Sliding ODF Fiber Optic Patch Panel

24 Portos SC Fibra Óptica ODF Caixa de metal Sliding Fiber Optic Patch Panel 19  Montador de rack

Os painéis deslizantes de fibra óptica da série GPSR SC serão pré-carregados com adaptadores SC e kit de gerenciamento de splice na fábrica,fornece um meio de armazenar as fibras ópticas em um modo ordenado e ordenado.

As principais características destes painéis de correcção de montagem em rack são a bandeja de fusão deslizante de metal, que pode ser ajustada em vários ângulos de trabalho para facilitar os trabalhos de instalação e manutenção.Os painéis de correção de montagem no rack têm uma tampa dianteira para suportar os trabalhos de instalação e manutenção.

Especificações

painel de fibra de pacto Características

• Aplicável na terminação e na estrutura padrão de 19' ou 23'
• Instalação de rack no quadro de distribuição óptica ODF com orelhas de montagem com furos
• Adequado para adaptadores FC,SC,ST,LC,E2000 sob pedido
• 1.2 mm chapa de aço laminada a frio, com pulverização eletrostática;
• Tamanho da caixa: 430*300*1U disponível, para poupança de custos, a profundidade pode ser de 250 mm ou 200 mm;
• Caixa deslizante de metal da bandeja de empalhe e do fundo, operação mais fácil e mais rápida sem abrir a tampa e tirar para gerenciamento de fibras;
• Desenho da tampa do clipe, à prova de poeira e caixa inteira fechada quando não estiver em funcionamento;
• 4 portas de entrada de cabo na parte traseira com vedação de borracha para evitar poeira, cada porta com grampos de cabo e dispositivos de proteção
• Todas as peças metálicas são de aço inoxidável para garantir uma longa vida útil.

Painel de revestimento da gaveta deslizante ODF

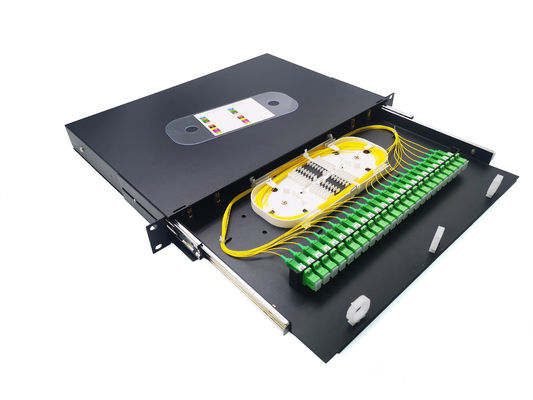

O ODF pode instalar no máximo 24pcs de adaptadores SC e pigtails, ele tem grampos de cabo, laço de nylon para gerenciamento de fibra e cerca de 1,5 metro de comprimento espaço de armazenamento de fibra,O tabuleiro de deslizamento de metal garantir o gerenciamento de fibras mais fácil e convinentHaverá orelhas de montagem em ambos os lados para a montagem de 19 polegadas.

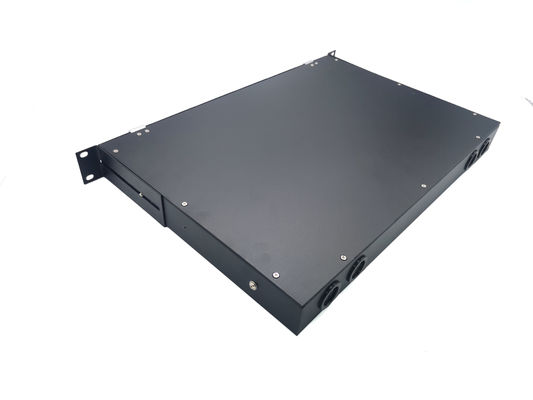

Há um total de 4 peças de entrada de cabo na parte traseira do ODF com vedação de borracha para prova de poeira, o diâmetro máximo é de 20 mm.

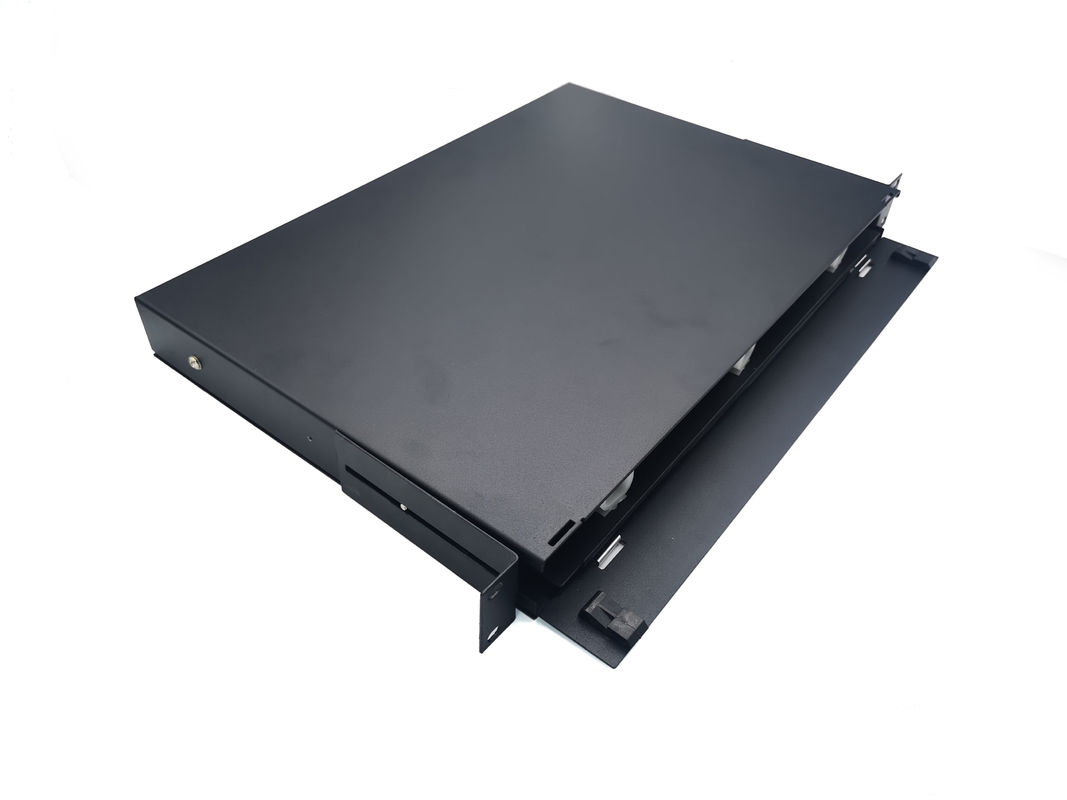

O ODF é totalmente de 19 polegadas, e tem uma porta da frente com fechadura, em funcionamento, só precisa abrir a fechadura e depois pode puxar a parte interna para fora.

Cada um dos 24 núcleos terá uma bandeja de fusão com uma tampa transparente, com uma marca numérica na tampa para melhor gestão e distribuição.Cada bandeja tem 24 peças de fendas de tubos de proteção contra o encolhimento térmico por 1 camada.

A placa de adaptador é fixada na parte inferior com parafusos. podemos usar adaptadores 12SC, 24SC 48SC, 96SC ou 144SC a pedido do cliente, ST FC LC ou E2000 está disponível.Todos os adaptadores serão fixados na placa adaptador por parafusos tambémNão precisa de se preocupar com perdas durante o transporte.

A caixa será montada em rack no quadro de distribuição óptica, cada orelha de montagem será equipada com parafusos 3pcs no saco de acessórios.

Embalagem:1pc/caixa de papelão individual, para proteger a caixa, haverá espumas nos cantos e sacos de plástico no interior.

Saco de acessórios:Tubos de protecção de refrigeração, gravata de nylon, orelhas e parafusos de montagem, marcação de rótulo, etc.

Informações sobre a embalagem
