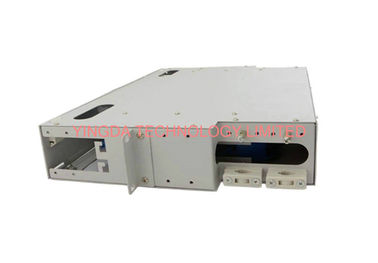

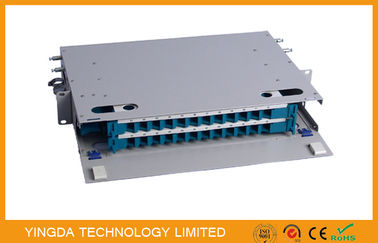

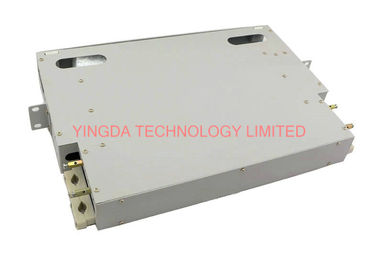

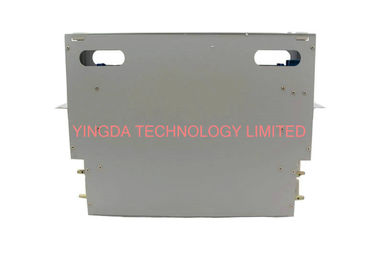

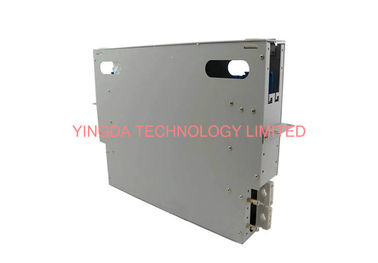

24 fibras - painel de remendo ótico 19", caixa de distribuição do cabo do SC com material de aço laminado

19 polegadas 24 Fibras Fibra Óptica Patch Panel, ODF 24 Port SC caixa de distribuição de cabo

24 núcleos ODF estrutura de distribuição de fibra óptica é padrão 19 polegadas chassi, capacidade 24 núcleos, é de alta densidade, todo design modular.Distribuição de cabos num conjunto, cada módulo de distribuição fundido pode ser extraído individualmente, satisfazer a necessidade de operação de ligação e desconexão do quadro.

A estrutura de distribuição óptica de grande capacidade também é boa operação, o módulo de distribuição fundido pode ser instalado em FC, SC, ST, LC e muitos outros adaptadores,e é adequado para pigtails comuns de fibra óptica e pigtails de fita, equipado com uma unidade de fusão de fibras integrada de 12 núcleos, pode ser soldo diretamente.

Parâmetros técnicos principais

1. Estaca de 19 polegadas de uso normal
2. Temperatura do ambiente: -5 ~ +45°C
3. Umidade relativa: ≤ 85% (+30°C)
4. Pressão atmosférica: 70~166 KPa
5. Atenuação do conector (intercambiável e repetida): ≤ 0,5 dB
6. Perda de inserção: ≤ 0,3 dB
7. Perda de retorno: APC ≥ 60 dB; UPC ≥ 50 dB; PC ≥ 45 dB
8. Pressão entre o local de protecção contra a alta tensão e o quadro de distribuição: ≥ 3000V (DC),
9. 1min sem falha, sem arco
10. Resistência de isolamento entre o local de protecção contra a alta tensão e o quadro de distribuição: ≥
11. 100MΩ/500V (DC)
12. Modulo de integração em cascata de 12 portas, configurável entre 12 e 144 núcleos, 12 núcleos
13. por bandeja
14. Prensagem FC/SC/ST/LC adaptador, o adaptador foi 30 graus de arranjo, garantir
15. O raio de curvatura da fibra de salto ≥ 40 mm, mas também pode evitar que as queimaduras do laser nos olhos.

Características estruturais

• Feito de chapa laminada a frio de alta qualidade e a superfície de pulverização eletrostática, bela aparência
• A porta para baixo e para o lado usa fechadura importada
• O painel adaptador de barra pode ser instalado adaptadores como: FC, SC, ST, LC, etc
• Configurar o banco fixo reforçado com núcleo e cabos, acessórios completos

Vantagem de desempenho

• Bom desempenho de vedação, configuração flexível, instalação rápida
• Configure três funções: a empilhadeira de fibra óptica, armazenamento de cabo, distribuição de cabo em um conjunto
• Operação fácil, fixação à terra confiável, proteger a segurança
• A proteção total da fibra de saltar, garantir o raio de curvatura ≥ 40mm

24 núcleos UNIT BOX Pacote padrão
