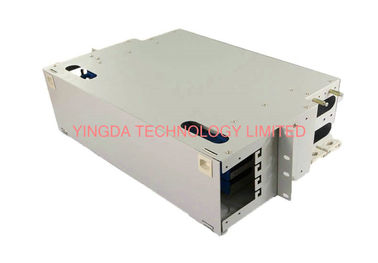

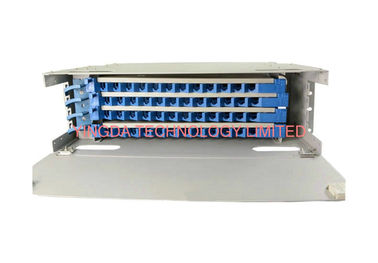

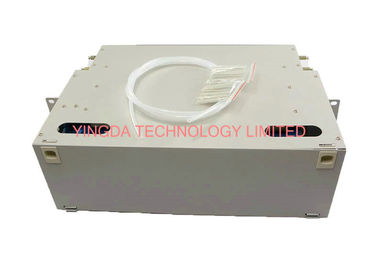

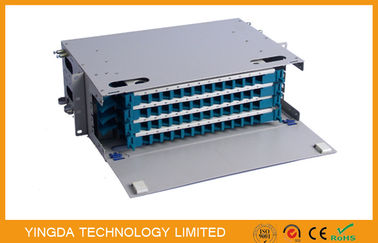

48 montagem de cremalheira da bandeja 4 x 12F da soldadura do armário de painel de remendo da fibra óptica dos núcleos

48 núcleos de fibra óptica painel de patch gabinete de soldadura bandeja 4 x 12F montar rack

48Cores ODF estrutura de distribuição de fibra óptica é padrão chassi de 19 polegadas, capacidade incluindo 48Cores, é de alta densidade, todo design modular.Distribuição de cabos num conjunto, cada módulo de distribuição fundido pode ser extraído individualmente, satisfazendo a necessidade de operação de ligação e desconexão do quadro.

Quadro de distribuição óptica de grande capacidade também são bom funcionamento, módulo de distribuição fundido pode ser instalado FC, SC, ST, LC e muitos outros adaptadores,e é adequado para pigtails comuns de fibra óptica e pigtails de fita, equipado com uma unidade de fusão de fibras integrada de 12 núcleos, pode ser soldo diretamente.

Parâmetros técnicos principais

1. Temperatura do ambiente: -5 ~ +45°C
2. Umidade relativa: ≤ 85% (+30°C)
3. Pressão atmosférica: 70~166 KPa
4. Atenuação do conector (intercambiável e repetida): ≤ 0,5 dB
5. Perda de inserção: ≤ 0,3 dB
6. Perda de retorno: APC ≥ 60 dB; UPC ≥ 50 dB; PC ≥ 45 dB
7. Pressão entre o local de proteção contra a alta tensão e o quadro de distribuição: ≥ 3000V (DC), 1min sem avaria, sem arco
8. Resistência de isolamento entre o local de protecção de alta tensão e o quadro de distribuição: ≥ 100MΩ/ 500V (DC)
9. Modulo de integração em cascata de 12 portas, configurável entre 12 e 144 núcleos, 12 núcleos por bandeja
10. A fixação do adaptador FC/SC/ST/LC, o adaptador foi de 30 graus de arranjo, garantir o raio de flexão de fibra saltando≥40mm, mas também pode evitar que o laser queima os olhos.

Características estruturais

• Feito de chapa laminada a frio de alta qualidade e a superfície de pulverização eletrostática, bela aparência
• A porta para baixo e para o lado usa fechadura importada
• O painel adaptador de barra pode ser instalado adaptadores como: FC, SC, ST, LC, etc
• Configurar o banco fixo reforçado com núcleo e cabos, acessórios completos

Vantagem de desempenho

• Bom desempenho de vedação, configuração flexível, instalação rápida
• Configure três funções: a empilhadeira de fibra óptica, armazenamento de cabo, distribuição de cabo em um conjunto
• Operação fácil, fixação à terra confiável, proteger a segurança
• A proteção total da fibra de saltar, garantir o raio de curvatura ≥ 40mm

Pacote padrão
