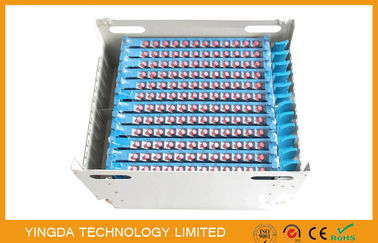

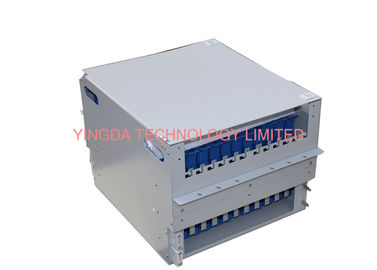

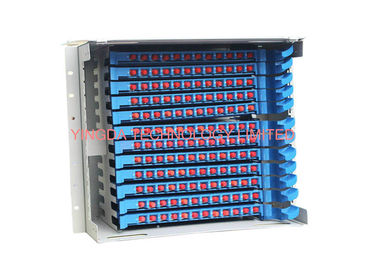

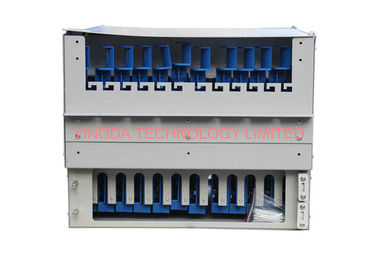

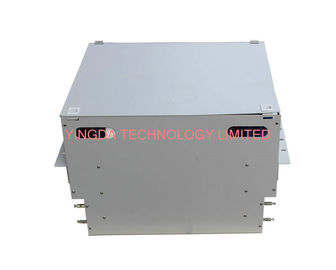

De 144 painéis de remendo da fibra óptica do conector ODF do ST do SC LC do núcleo FC da unidade da gaveta carga inteiramente

144 do núcleo FC do SC LC do ST do conector ODF de distribuição do quadro da fibra óptica de remendo do painel da unidade da gaveta carga inteiramente

O quadro de distribuição de fibra óptica de ODF é padrão o chassi de 19 polegadas, capacidade do núcleo 12 a 96core,

alto densidade, todo o projeto modular. Esta caixa da unidade faz a fibra que emenda, armazenamento do cabo da fibra, cabo

 a distribuição em um grupo, cada módulo fundido da distribuição pode individualmente ser extraída, satisfaz

a necessidade de e fora da operação do quadro.

O quadro de distribuição óptico da grande capacidade igualmente é boa operação, módulo fundido da distribuição

podem ser FC instalado, o SC, o ST, o LC e muitos outros adaptadores, e são apropriados para a fibra comum

as tranças óticas e a trança da fita, equipada com a bandeja de derretimento integrada 12 núcleos da unidade da fibra, podem

é soldado diretamente.

Parâmetros técnicos principais

1. Temperatura do ambiente: -5 ~+45°C
2. Relativamente umidade: ≤85% (+30°C)
3. Pressão atmosférica: 70~166 KPa
4. Atenuação do conector (permutável e repetição): ≤0.5dB
5. Perda de inserção: ≤ 0.3dB
6. Perda do retorno: ≥ 60dB do APC; ≥ 50dB do UPC; ≥ 45dB do PC
7. Pressão entre o lugar da proteção e o quadro de distribuição de alta tensão: ≥ 3000V (C.C.), 1min nenhuma divisão, nenhum arco
8. Resistência do isolamento entre o lugar da proteção e o quadro de distribuição de alta tensão: ≥ 100MΩ/500V (C.C.)
9. Conectando o módulo da integração da tala de 12 portos, 12-144 núcleo configurável, núcleo 12 pela bandeja
10. Apertando o adaptador de FC/SC/ST/LC, o adaptador era 30 graus de arranjo, assegura a fibra de salto que dobra radius≥40mm, mas igualmente pode evitar os olhos das queimaduras do laser.

Características da estrutura

• Feito da placa laminada de alta qualidade e do pulverizador eletrostático de superfície, aparência bonita
• O uso da porta descendente e lateral importou o fechamento
• O painel do adaptador da barra pode ser adaptadores instalados como: FC, SC, ST, LC, etc.
• Configure reforçou o núcleo e assento fixo do cabo, acessórios completos

Vantagem do desempenho

• Bom desempenho de selagem, configuração flexível, a instalação rápida
• Ajuste três funções: a tala de fibra óptica, armazenamento do cabo, distribuição de cabo em um grupo
• A operação fácil, aterrar seguro, protege a segurança
• A proteção completa da fibra de salto, assegura o ≥ 40mm do raio de curvatura
