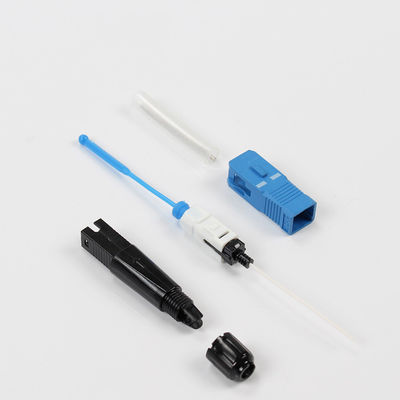

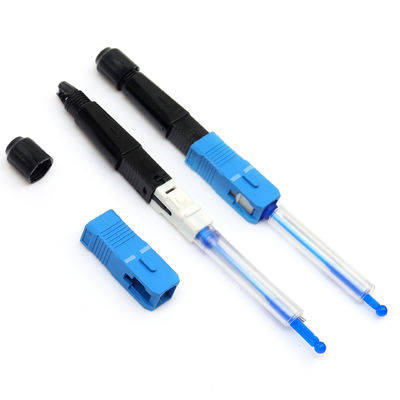

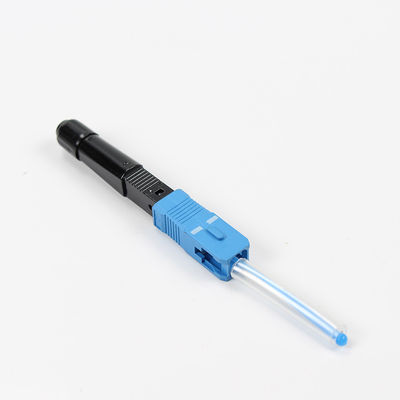

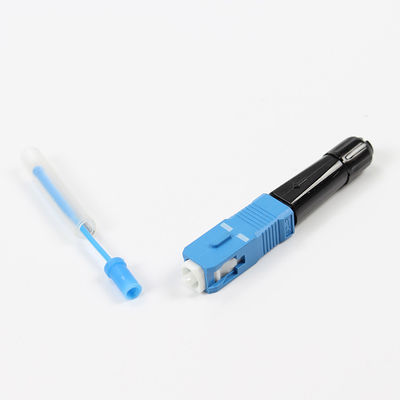

CATV SC UPC Fusão Splice Tubo de encolhimento térmico FTTH Conector de campo instalado

Name: CATV SC UPC Fusão Splice Tubo de encolhimento térmico FTTH Conector de campo instalado
Brand: YINGDA TECHNOLOGY LIMITED
SKU: YDFOSC001-SC/UPC (em inglês)
Price: 0.19 USD
Availability: InStock

Nome da marca:	YINGDA
Número do modelo:	YDFOSC001-SC/UPC (em inglês)
MOQ:	100 unidades
preço:	0.19USD-0.72USD
Tempo de entrega:	5 dias de trabalho após o pagamento obtido
Condições de pagamento:	T / T ou Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

ISO

Aplicação:

FTTH, CATV, LAN

Tipo de conector:

SC/UPC

Tipo de fibra:

SMF-28e

Tipo de cabo:

único modo 9/125um

Diâmetro do cabo:

00,9 mm,2.0mm, 3.0mm, 2x3mm

cor da casa do conector:

Azul

Perda de inserção:

Max. < 0,5 dB, típico < 0,3 dB

Perda de retorno:

≥ 50 dB

Nome do produto:

Conector de fibra óptica, conector de fibra óptica, conectores de cabos de fibra, conector instalado

Detalhes da embalagem:

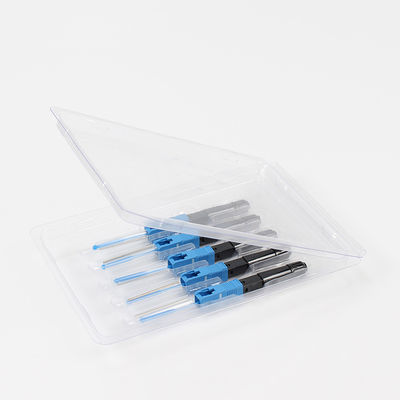

5 partes ou 10pcs/caixas da bolha

Habilidade da fonte:

500 mil PCs por mês

Destacar:

Conector de montagem rápida

Conector de FTTH

Descrição do produto

O conector de fusão SC é um conector rápido de fibra óptica, mas seu ponto de empalhe dentro da extremidade do conector, elimina de forma equivalente os pigtails ao empalhar.A vantagem é que não é necessária proteção adicional após a junção, tais como bandeja de emplaçamento, fecho de emplaçamento ou caixas de distribuição.que inverte o conceito de que o alto custo da máquina de empalhe e não se aplicam à construção FTTH.

SC Fsion Splice em características do conector

Baixo custo de exploração, elevada eficiência
Obter rapidamente a conexão de terminação no local
Peças de soldadura sob pressão adotam novo design de estrutura exclusivo, instalação sem injeção de cola, sem moagem, sem consumíveis
Alta qualidade de instalação, alta taxa de sucesso e rápida instalação, etc.
Dimensões mecânicas precisas
Todos os materiais estão em conformidade com a ROHS
Fácil de transportar
Fácil de operar ou usar

SC Fsion Splice On ConectorEspecificações

Modelo	Classificação dos produtos
Tipo de conector	SC/UPC, SC/APC
Tipo de cabo	0.9 mm, 2,0 mm, 3,0 mm, 3,1 * 2,0 mm cabo de queda
Diâmetro da fibra	125um ((G657A2 fibra nua)
Diâmetro do tampão estreito	250um
Tipo de fibra	Modos únicos OS1 9/125um
Perda de inserção	≤ 0,3 dB
Perda de retorno	≤ 50 dB
Aptidão sólida de fibras nuas	> 250 g
Temperatura de funcionamento	-40°C-+80°C
Força de tensão	60 N (5 kg durante 2 minutos)
Teste de queda	Direcção do chão de cimento de 4 metros de altura de cada vez, no total 3 vezes.

CATV SC UPC Fusão Splice Tubo de encolhimento térmico FTTH Conector de campo instalado 0

Passos de instruções para a junção de conectores de fusão

1. Preparação

2Coloque a caixa do tubo e a porca no cabo de fibra.

3Utilize um desmontador de fibra plana para desmontar a cobertura de cerca de 45 mm.

4Utilize o stripper de fibras para retirar a camada de revestimento de fibras e limpar a fibra, em seguida, coloque a fibra óptica no suporte.

5Cortar a fibra com um cortador de fibras.

6. Coloque o suporte montado na máquina de emplaçamento de fusão

7. Retirar a camada de revestimento de fibra de 0,9 mm

8. Limpe a fibra óptica e colocá-lo no suporte da máquina de fusão splicer

9Cortar a fibra com um cortador de fibras.

10Coloque o suporte na máquina de fusão.

11Depois de as duas ferramentas estarem prontas, feche a máquina de fusão e comece a fusão.

12Após a fusão, abra a máquina e retire o conector todo cuidadosamente.

13. Insira o tubo de contração de calor para a cauda do conector em emolduramento com cuidado, em seguida, colocar todo o conector emoldurado na máquina de fusão e começar a aquecer

14Retirar o conector da máquina de fusão após cerca de 90s aquecimento, e, em seguida, resfriamento para baixo por cerca de 5s

para 10s.

15- Montagem completa.

* Por favor, use a máquina de fundição FTTH personalizada

* Consumo recomendado:

Mantenha um estoque dos seguintes itens:

Álcool desnaturado
Tecidos livres de linho
Esfregaço de algodão

Etiquetas:

Conector de montagem rápida

Conector de FTTH

máquina coladora mecânica
