16 Port Fiber Optic Splitter Box S 1*8 1*16 Square Cable Out Port For FTTx Network Building And Management (Portão de saída de cabo quadrado para construção e gestão de rede FTTx)

FDB0216HF Optical Splitter  Caixa NAP

O equipamento é usado como ponto de terminação para o cabo de alimentação para conectar com o cabo de queda no sistema de rede de comunicação FTTx. A emenda, divisão e distribuição de fibra podem ser feitas nesta caixa e, ao mesmo tempo, ela oferece proteção e gerenciamento sólidos para a construção da rede FTTx.

Recursos da caixa de cabo de queda FTTH de 16 portas

• Estrutura totalmente fechada com chave e fivelas
• Plástico de engenharia de alta resistência, à prova de umidade, à prova d'água, à prova de poeira, anti-envelhecimento
• Montagem em parede externa, montagem em poste ou montagem aérea, nível de proteção até IP65
• Fixação para cabo de alimentação e cabo de queda, emenda de fibra, fixação, armazenamento, distribuição, etc., tudo em um
• Cabos, rabichos e patch cords estão passando por seus próprios caminhos sem se perturbarem, fácil manutenção.
• O painel de distribuição pode ser virado para cima, o cabo de alimentação pode ser colocado pela porta de expressão, fácil para manutenção e instalação.

Especificação

Detalhes do produto:

Portas de cabo

Entrada de cabo: 2 prensa-cabos, 1 porta não cortada, diâmetro 13,5 mm

Saída de cabo:  16pcs portas quadradas de cabo de queda plano 2,0*3,0mm

 máx. 4pcs bandeja de fusão de fibra óptica branca com tampa, o padrão é 2pcs, capacidade de cada bandeja: 6 núcleos 1 camada, camada dupla 12 núcleos

a bandeja é fixada por clipes nos suportes traseiros, você pode removê-la para uma operação rápida e fácil no local.

o suporte inferior tem ranhuras para tubo de aço e conectores do lado de entrada do divisor, o que garante estabilidade durante o transporte por um longo tempo, sem quebra ou bagunça de fibra.  A placa do adaptador é de plástico e pode conter no máximo 16 adaptadores SC ou adaptadores LC duplex.

Existem orifícios e projeções no painel do adaptador para fixar o adaptador, que pode ser fixado sem parafusos. Apenas a protuberância deve ser alinhada com o orifício do parafuso no adaptador e a peça de mola de metal do próprio adaptador pode ser fixada.

A placa também pode ser inserida no orifício reservado para colocá-la no lugar, sem necessidade de parafusos para fixar.

Existem grampos de cabo para fixar o cabo nos suportes de aço inoxidável, entrada total de 4 cabos: 1 porta não cortada (meio vão) e 2 prensa-cabos, 16pcs saída de cabo de queda.

A caixa total é frequentemente usada para montagem em parede externa ou montagem em poste, anti-UV, há um adesivo de marcação a laser dentro da tampa. A caixa é aberta e fechada por uma haste de parafuso na frente e 2 parafusos Allen (suportes) em ambos os lados. O que torna a construção rápida e segura para FTTH.

Existem três modos de painel de adaptador para opção: placa de adaptador com 2 bandejas, suporte de adaptador com bandeja, suporte de cassete divisor

Método montado:

Acessório padrão

Bandeja de emenda 2pcs, 4pcs parafusos de expansão de montagem na parede, 16pcs manga protetora de fibra, 4pcs braçadeira de cabo, abraçadeiras de nylon, placa de adaptador para 16 x adaptadores, tubo de proteção de cabo, chave, prensa-cabos PG 13.5 para portas de distribuição, kits de montagem em poste (opcional).

Produtos relacionados:

                       Cabo de queda FTTH                                                       Conector rápido de campo SC                                   Acoplador óptico SC

                          Cabo de queda FTTH                                               Rabichos de fibra óptica                                        Divisor PLC de fibra óptica

Aplicação

• Instalação montada na parede, montada em poste
• Adequado para cabo de queda pré-conectorizado ftth com conectores SC/LC

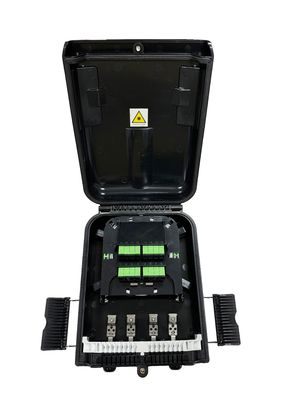

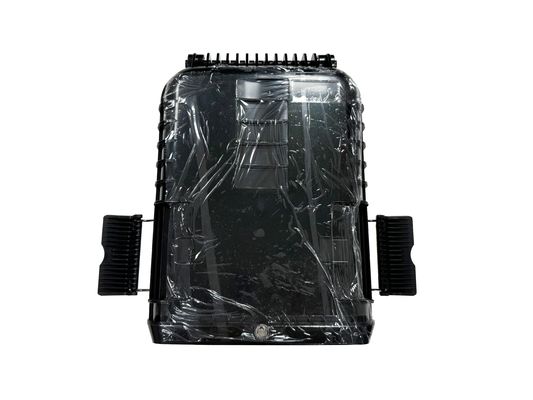

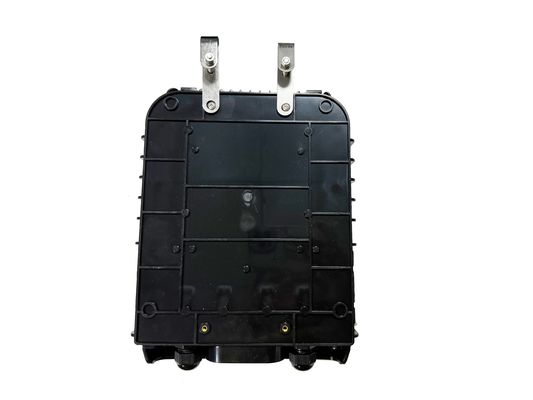

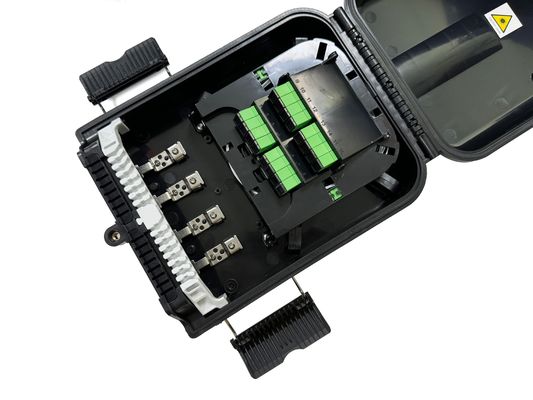

Imagens reais
