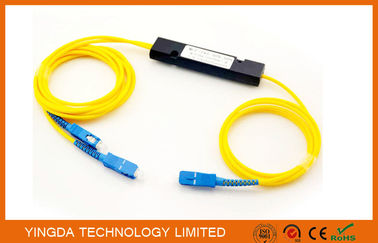

Compact Fiber Optic PLC Splitter 1x2 Cassette Module , Fused Welding FTB Coupler

Módulo compacto da gaveta do divisor 1x2 do PLC da fibra óptica, acoplador de solda fundido de FTB

  • Realçar

    Acoplador de FBT

    ,

    PLC Splitter

  • Conector
    sc/upc
  • type2 da fibra
    Manutenção programada da fibra SMF-28e de Corning
  • Perda de inserção
    16.9dB
  • Uniformidade (máximo)
    DB 1,5
  • comprimento de onda
    1260-1650nm
  • PDL (máximo)
    0,3 DB
  • módulo da caixa plástica
    140*115*18 milímetro
  • Comprimento de fibra
    1,5 Medidor
  • Diâmetro do cabo
    3,0 milímetros
  • relação rachada
    divisor da caixa do ABS 1x32
  • Lugar de origem
    China
  • Marca
    YINGDA
  • Certificação
    ISO SGS ROHS
  • Número do modelo
    YD-FBT-CM-102-10-SC
  • Quantidade de ordem mínima
    50 pcs
  • Preço
    negotiable
  • Detalhes da embalagem
    1pc/box
  • Tempo de entrega
    5-8days após o pagamento
  • Habilidade da fonte
    10 mil computadores por mês

Módulo compacto da gaveta do divisor 1x2 do PLC da fibra óptica, acoplador de solda fundido de FTB

Módulo da gaveta do divisor 1x2 do PLC da fibra óptica de FTTH, acoplador de solda fundido 50%/50% de FTB







Descrição:



Acopladores duplos/três do único modo da janela são baseados na tecnologia de FBT,

 tenha o desempenho excelente.



Características

  1. Baixa perda de inserção
  2. Vária relação do acoplamento
  3. Tamanho compacto



Aplicação:

  • Telecomunicações do longo-curso
  • Sistemas de CATV & sensores da fibra
  • Detecção de fibra óptica
  • Rede local



Especificação de rendimento



Relação do acoplamento

Perda de inserção (DB)

P

A

50/50

3.5/3.5

3.6/3.6

40/60

4.7/2.7

5.0/2.9

30/70

6.0/1.9

6.4/2.1

20/80

7.9/1.2

8.5/1.4

10/90

11.3/0.6

12.7/0.8

5/95

14.0/0.45

17.5/0.5

1/99

21.0/0.2

21.5/0.25

Perda adicional (tipo.) ((DB)

0,10

0,15

Sensibilidade da polarização (DB)

0,10

0,15

Comprimento de onda de funcionamento (nanômetro)

1310±40, 1550±40,1310/1550±40,

1310/1550±40/1490±20

Directividade ((DB)

≥55

Perda do retorno (DB)

≥55

Configuração do porto

1×2 ou 2×2





Parâmetro principal

unidade

Desempenho

Funcionamento

Comprimento de onda

nanômetro

única janela; janelas duplas; três janelas

(1xN)



N=3

N=4

N=5

N=8

N=16

N=24

N=32

N=64

Tipo da fibra



Corning SMF-28e

Máximo Inserção

 Perda

DB

5,41

/5.62

7,01

/7.22

7,81

/8.02

10,01

/10.42

13,51

/13.92

15,01

/15.42

17,31

/17.52

21,01/

21,52

Uniformidade

DB

0,51/

0,62

0,51/

0,62

0,61/

0,82

0.81/1.02

1,11/

1,32

1,21/

1,52

1,31/

1,52

2,11/

2,52

Perda do retorno

DB

≥55

Directividade

DB

≥55

PDL

DB

<0>

<0>

<0>

<0>

<0>

<0>

<0>

<0>
