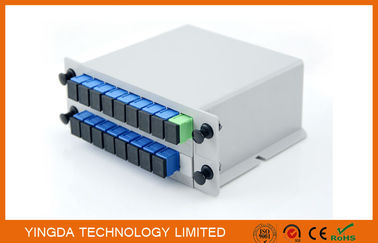

GPON Network PLC Optical Fiber LGX Splitter Aluminum 2 Slot Cassette Chassis

Alumínio de fibra óptica do divisor do PLC LGX da rede de GPON 2 chassis da gaveta do entalhe

  • Realçar

    Fibra Óptica Splitter

    ,

    Acoplador de FBT

  • Conector
    ST do SC LC de FC toda está bem
  • type2 da fibra
    G657A1, fibra SMF-28e de G652D corning
  • Perda de inserção
    DB 10,2/10,5
  • Uniformidade (máximo)
    DB 1,5
  • comprimento de onda
    1310/1550nm
  • PDL (máximo)
    0,2 DB
  • Dimensão
    130*110*25mm
  • Comprimento de fibra
    1meter
  • Diâmetro do cabo
    2.0mm, 0.9mm
  • Lugar de origem
    China
  • Marca
    YINGDA
  • Certificação
    ISO SGS ROHS
  • Número do modelo
    YD-PLC-LG-108-SC-10
  • Quantidade de ordem mínima
    50 pcs
  • Preço
    negotiable
  • Detalhes da embalagem
    1pc/box
  • Tempo de entrega
    5-8days após o pagamento
  • Habilidade da fonte
    10 mil computadores por mês

Alumínio de fibra óptica do divisor do PLC LGX da rede de GPON 2 chassis da gaveta do entalhe

Alumínio óptico do divisor LGX do PLC do 1:8 da rede de GPON 2 chassis da gaveta do entalhe





Yingda fornece um divisor preciso alto do PLC para a construção da rede óptica. Baixas exigências

de colocar a posição e o ambiente, tipo compacto projeto do módulo da inserção. É pequeno bastante colocar

na caixa terminal interna e o quadro de ODF ou caixa de distribuição de fibra óptica diretamente. Ofertas ópticas do divisor do PLC

poder uniforme que racha com baixa perda de inserção, baixo PDL e perda do retorno alta. O usuário pode personalizar

relação de rachadura óptica para cada canal de saída. A escala do comprimento de onda de trabalho é de 1260nm

a 1650nm.





Características:


Projeto do tamanho compacto do ♦

Perda de inserção do ♦ baixa e baixo PDL

Confiança alta do ♦

Contagens altas do canal do ♦

Escala de comprimento de onda larga do ♦

Grande variação da temperatura de funcionamento do ♦

Empacotamento e configuração personalizados ♦

Qualificações completas de Telcordia GR1209/1221 do ♦



Especificações:



(N>2) (com conector) parâmetros 1×N ópticos:



parâmetros

1×4

1×8

1×16

1×32

1

Comprimento de onda da operação (nanômetro)

1260~1650

2

Perda de inserção (DB)

Máximo

7,4

10,7

13,7

16,9

3

Perda do retorno (DB)

Máximo

0,6

0,8

1,2

1,7

4

Perda do retorno (DB)

Minuto

55

55

55

55

5

PLD (DB)

Máximo

0,2

0,3

0,3

0,3

6

Directividade (DB)

Minuto

55

55

55

55

7

Perda dependente do comprimento de onda (DB)

0,4

0,4

0,5

0,5

8

Comprimento da trança (m)

1,2 (±0.1) ou cliente especificado

9

Tipo da fibra

fibra desencapada de 250μm

10

Temperatura da operação (°C)

-40~85

11

Temperatura de armazenamento (°C)

-40~85

12

Tamanho de empacotamento (L×W×H) (milímetro)

40×4×4

40×4×4

40×4×4

50×7×4



1

Comprimento de onda da operação (nanômetro)

1260~1650

2

Perda do retorno (DB)

Minuto do APC

55

Minuto do UPC

50

3

Directividade (DB)

Minuto

55

4

Comprimento da trança (m)

1,0 (±0.1) ou cliente especificado

5

Tipo da fibra

Personalização

6

Temperatura da operação (°C)

-20~65

7

Temperatura de armazenamento (°C)

-40~85



Nota: Toda a medida foi feita na temperatura ambiente e a especificação inclui conectores.





parâmetros ópticos de 2×N (N>2) PLCS (sem conector):



parâmetros

2×4

2×8

2×16

2×32

1

Operação

comprimento de onda (nanômetro)

1260~1650

2

Perda de inserção (DB)

Máximo

7,8

11,2

14,2

17,4

3

Uniformidade da perda (DB)

Máximo

1,2

1,5

1,8

2,0

4

Perda do retorno (DB)

Minuto

55

55

55

55

5

PLD (DB)

Máximo

0,2

0,3

0,4

0,4

6

Directividade (DB)

Minuto

55

55

55

55

7

Perda dependente do comprimento de onda (DB)

0,4

0,4

0,5

0,5

8

Comprimento da trança (m)

1,2 (±0.1) ou cliente especificado

9

Tipo da fibra

Cusomization

10

Temperatura da operação (°C)

-40~85

11

Temperatura de armazenamento (°C)

-40~85

12

Dimensão (L×W×H) (milímetro)

50×4×4

50×4×4

60×7×4

60×7×4



Nota: Toda a medida foi feita na temperatura ambiente e a especificação inclui conectores.





Aplicação

  1. Sistemas de FTTX
  2. Redes de PON
  3. Relações de CATV
  4. Distribuição de sinal óptico
