Nome da marca: | YINGDA |
Número do modelo: | YD-PLC-LG-108-SC-10 |
MOQ: | 100 peças |
preço: | 1.1USD-4.58USD |
Tempo de entrega: | 5-8days após o pagamento |

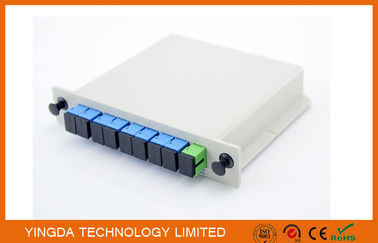

1*8 Fibra Óptica PLC Splitter LGX Module, CATV Fibra Óptica Terminal Box Insert Type
A Yingda fornece um divisor PLC de fibra de alta precisão para a construção de rede óptica.É pequeno o suficiente para colocarO divisor óptico PLC oferece divisão de potência uniforme com baixa perda de inserção, baixa PDL e alta perda de retorno.O usuário pode personalizar a relação de divisão óptica para cada canal de saídaO intervalo do comprimento de onda de trabalho é de 1260 nm a 1650 nm.
Cada adaptador e ligação de fibra são enrolados de forma ordenada, e há um gancho para fixar a fibra.Cada adaptador ou interface divisor tem uma cobertura de poeira ou tampa de poeira, e a estrutura é fina e ordenada, o que é mais adequado para instalação na caixa terminal de fibra.
Caixa de fibra óptica Características:
* Design de tamanho compacto
* Baixa perda de inserção e baixa PDL
* Alta fiabilidade
* Contagem elevada de canais
* Largo intervalo de comprimentos de onda
* Largo intervalo de temperatura de funcionamento
* Embalagem e configuração personalizadas
* Qualificações completas Telcordia GR1209/1221
Especificações do divisor de PLC de fibras:
1×N(N>2) (com conector) Parâmetros ópticos:
Parâmetros |
1 × 4 |
1 × 8 |
1 × 16 |
1×32 |
||||||
1 |
Comprimento de onda de operação (nm) |
1260~1650 |
||||||||
2 |
Perda de inserção (dB) |
Max. |
7.4 |
10.7 |
13.7 |
16.9 |
||||
3 |
Perda de retorno (dB) |
Max. |
0.6 |
0.8 |
1.2 |
1.7 |
||||
4 |
Perda de retorno (dB) |
Min. |
55 |
55 |
55 |
55 |
||||
5 |
PLD ((dB) |
Max. |
0.2 |
0.3 |
0.3 |
0.3 |
||||
6 |
Directividade (dB) |
Min. |
55 |
55 |
55 |
55 |
||||
7 |
Perda dependente do comprimento de onda (dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|||||
8 |
Comprimento da cauda de porco ((m) |
1.2(±0.1) ou especificado pelo cliente |
||||||||
9 |
Tipo de fibra |
250 μm de fibra nua |
||||||||
10 |
Temperatura de funcionamento ((°C) |
-40 a 85 |
||||||||
11 |
Temperatura de armazenamento ((°C) |
-40 a 85 |
||||||||
12 |
Tamanho da embalagem (L × W × H) (mm) |
40 × 4 × 4 |
40 × 4 × 4 |
40 × 4 × 4 |
50×7×4 |
|
||||
1 |
Comprimento de onda de operação (nm) |
1260~1650 |
||||||||
2 |
Perda de retorno (dB) |
APC min |
55 |
|||||||
UPC min |
50 |
|||||||||
3 |
Directividade (dB) |
Min. |
55 |
|||||||
4 |
Comprimento da cauda de porco ((m) |
1.0(±0.1) ou especificado pelo cliente |
||||||||
5 |
Tipo de fibra |
Personalização |
||||||||
6 |
Temperatura de funcionamento ((°C) |
-20 a 65 |
||||||||
7 |
Temperatura de armazenamento ((°C) |
-40 a 85 |
Nota: Todas as medições foram efectuadas à temperatura ambiente e as especificações incluem os conectores.
2×N(N>2)PLCS(Sem conector) Parâmetros do separador de PLC de fibra óptica:
Parâmetros |
2×4 |
2×8 |
2×16 |
2×32 |
||
1 |
Operação comprimento de onda ((nm) |
1260~1650 |
||||
2 |
Perda de inserção (dB) |
Max. |
7.8 |
11.2 |
14.2 |
17.4 |
3 |
Uniformidade das perdas (dB) |
Max. |
1.2 |
1.5 |
1.8 |
2.0 |
4 |
Perda de retorno (dB) |
Min. |
55 |
55 |
55 |
55 |
5 |
PLD ((dB) |
Max. |
0.2 |
0.3 |
0.4 |
0.4 |
6 |
Directividade (dB) |
Min. |
55 |
55 |
55 |
55 |
7 |
Perda dependente do comprimento de onda (dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|
8 |
Comprimento da cauda de porco ((m) |
1.2(±0.1) ou especificado pelo cliente |
||||
9 |
Tipo de fibra |
Cusomização |
||||
10 |
Temperatura de funcionamento ((°C) |
-40 a 85 |
||||
11 |
Temperatura de armazenamento ((°C) |
-40 a 85 |
||||
12 |
Dimensões (L × W × H) (mm) |
50 × 4 × 4 |
50 × 4 × 4 |
60 × 7 × 4 |
60 × 7 × 4 |
Nota: Todas as medições foram efectuadas à temperatura ambiente e as especificações incluem os conectores.
![]() |
