Figura 8 autossuficiente cabo de aço GYXTC8Y de Wire Optical Fiber do mensageiro

MOQ:	2 QUILÔMETROS
preço:	Negociável
Embalagem padrão:	2km/cilindro de madeira

Informações pormenorizadas

Descrição do produto

Avaliações e Comentários

Informações pormenorizadas

Lugar de origem

China

Marca

YINGDA

Certificação

ISO,SGS

Número do modelo

GYXTC8Y

Capa de cabos:

Negro

Material da bainha:

Contagem de fibras:

1core, 2core,… 12core

Tamanho do cabo:

3.5*6.5mm

Aplicação:

Montagem aérea de FTTH, canal, enterrado, encanamento, subterrâneo

Membro da força:

Fios de aço

Destacar:

Cabo de fibra ótica da bainha do PE

Cabo da fibra ótica do fio de aço

Cabo de fibra ótica de GYXTC8Y

Descrição do produto

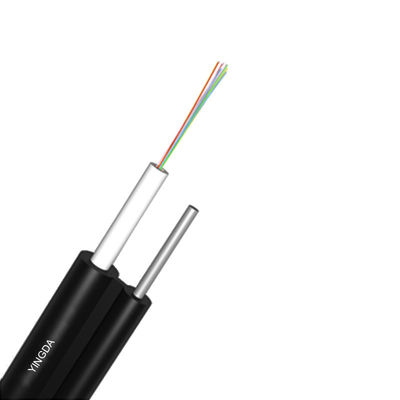

Figura 8 Cabo de fibra óptica de fio de mensageiro de aço autoportante GYXTC8Y

As fibras são colocadas num tubo solto feito de um plástico de alto módulo. O tubo solto é preenchido com um composto de enchimento resistente à água para manter a fibra no lugar.e adequado para aplicação ao ar livre, e, em seguida, com uma bainha exterior PE para protegê-lo de quebra ou mal puxar.para manter uma resistência à tração suficientemente boa.

Aplicação de cabos de queda de fibra

A presente especificação abrange os requisitos gerais do cabo óptico de tubo central autoportante para montagem aérea da figura 8.

Características

A resistência não metálica tem uma excelente capacidade anti-eletromagnética
Projeto comprovado de tubos soltos para um bom desempenho
Excelentes características mecânicas e ambientais
Boa flexibilidade e desempenho de dobra
Pequeno diâmetro exterior, leve peso, fácil de instalar

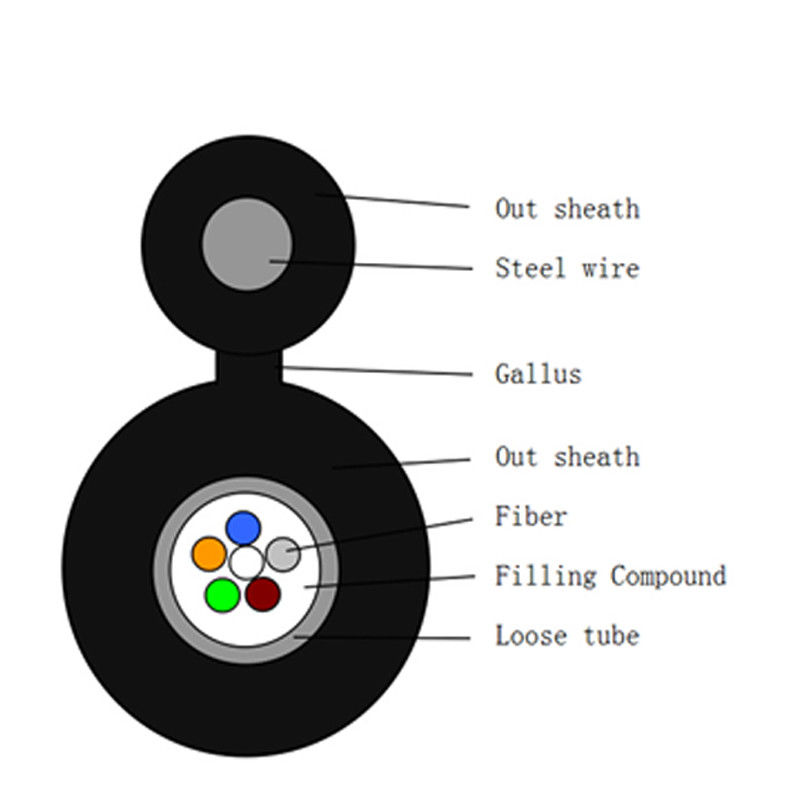

Estrutura do cabo

Tipo de cabo	GYXTC8Y
Número de fibras	2 ~ 12 núcleos
Barreira de umidade	Sistema de bloqueio de água
Membro da força central	material	FRP
Membro da força central	Diâmetro	1.4 mm
Membro da força mental	material	Fios de aço galvanizados
Membro da força mental	Diâmetro	1.2 mm
Tubos soltos	material	PBT
Tubos soltos	Diâmetro	F2.0 mm
Enchimento de cabos	material	Composto de enchimento de cabos
Capa exterior	material	PE
Capa exterior	Diâmetro	10,70 ± 0,2 mm

Código de cores da fibra

Número de fibras por Tubos de 8 núcleos	1	2	3	4	5	6
	Azul	Laranja	Verde	Castanho	Cinza	Branco
	7	8	9	10	11	12
	Vermelho	Negro	Amarelo	Violet	Rosa	Aqua

Características mecânicas do cabo

núcleo	Diâmetro do cabo	peso
2 núcleos a 24 núcleos	3.2 * 6,5 mm	55 ± 5 kg/km
Min. raio de curvatura ((mm)	A longo prazo	10D
Min Curvatura Radius ((mm)	Curto prazo	20D
Min permitido Resistência à tração ((N)	A longo prazo	600
Min permitido Resistência à tração ((N)	Curto prazo	1500
Carga de esmagamento (N/100 mm)	A longo prazo	600
Carga de esmagamento (N/100 mm)	Curto prazo	1500
Operação temperatura (°C)	-40+70
Instalação temperatura ((°C)	-15+60

Características das fibras

Tipo de fibra		Unidade	SM G652	SM G652D	MM 50/125	MM 62.5/125	MM OM3-300
Condição		nm	1310/1550	1310/1550	Outros produtos de limpeza	Outros produtos de limpeza	Outros produtos de limpeza
Atenuação		dB/km	≤	≤	≤	≤ 3,0/1.0	≤ 3,0/1.0
Atenuação		dB/km	0.36/0.23	0.34/0.22	3.0/1.0	- Não.	- Não.
Dispersão	1550 nm	PS/(nm*km)	- Não.	≤ 18	- Não.	- Não.	Despressão
Dispersão	1625 nm	PS/(nm*km)	- Não.	≤ 22	- Não.	- Não.
Largura de banda	850 nm	MHZ.KM	- Não.	- Não.	¥400	¢160	Largura de banda
Largura de banda	1300 nm	MHZ.KM	- Não.	- Não.	¥800	₹ 500
comprimento de onda de dispersão zero		nm	1300-1324	¥1302, ≤ 1322	- Não.	- Não.	¥ 1295, ≤ 1320
Inclinação de dispersão zero		nm	≤ 0.092	≤ 0.091	- Não.	- Não.	- Não.
PMD Fibra individual máxima			≤ 0.2	≤ 0.2	- Não.	- Não.	≤ 0.11
Valor de ligação de projeto PMD		Não, não. (m)	≤ 0.12	≤ 0.08	- Não.	- Não.	- Não.
comprimento de onda de corte da fibra λc		nm	¢ 1180, ≤ 1330	¥1180, ≤ 1330	- Não.	- Não.	- Não.
Cortar os cabos comprimento de onda λcc		nm	≤ 1260	≤ 1260	- Não.	- Não.	- Não.
MFD	1310 nm	Um...	9.2+/-0.4	9.2+/-0.4	- Não.	- Não.	- Não.
MFD	1550 nm	Um...	10.4+/-0.8	10.4+/-0.8	- Não.	- Não.	- Não.
Numérica Apertura (NA)			- Não.	- Não.	0.200+/ -Não.015	0.275+/-0. 015	0.200+/-0 .015
Passo (médio de bidireccional) medição)		dB	≤ 0.05	≤ 0.05	≤ 0.10	≤ 0.10	≤ 0.10
Irregularidades na fibra comprimento e ponto		dB	≤ 0.05	≤ 0.05	≤ 0.10	≤ 0.10	≤ 0.10

Discontinuidade
Distribuição da diferença coeficiente	dB/km	≤ 0.05	≤ 0.03	≤ 0.08	≤ 0.10	≤ 0.08
Uniformidade de atenuação	dB/km	≤ 0.01	≤ 0.01
Diâmetro do núcleo	Um...			50+/1.0	62.5+/-2.5	50+/1.0
Diâmetro do revestimento	Um...	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1
Não circularidade do revestimento	%	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0
Diâmetro do revestimento	Um...	242+/-7	242+/-7	242+/-7	242+/-7	242+/-7
Revestimento/cafinha erro concêntrico	Um...	≤ 12.0	≤ 12.0	≤ 12.0	≤ 12.0	≤ 12.0
Revestimento não circular	%	≤ 6.0	≤ 6.0	≤ 6.0	≤ 6.0	≤ 6.0
Erro de conentricidade do núcleo/revestimento	Um...	≤ 0.6	≤ 0.6	≤ 1.5	≤ 1.5	≤ 1.5
Curl ((rádio)	Um...	≤ 4	≤ 4	- Não.	- Não.	- Não.

Informações sobre o pacote

1Material de embalagem: tambor de madeira

2. comprimento de embalagem: 2 km, 3 km, 4 km ou personalizado.

3. personalizar: logotipo, número da peça, comprimento, material, cor da fibra, etc.
