Nome da marca: | YINGDA |
Número do modelo: | Divisor do PLC do 1:9 |
MOQ: | 100 PCes |
preço: | 1.1USD-4.58USD |
Tempo de entrega: | 5-8days após o pagamento |
Condições de pagamento: | Western Union, T/T, MoneyGram |
1:9 1x9 70/30 Fibra óptica desequilibrada PLC Splitter Modo único SC APC G657A1 1Meter
Planar lightwave circuit (PLC) splitter is a type of optical power management device that is fabricated using silica optical waveguide technology to distribute optical signals from Central Office (CO) to multiple premise locationsOs divisores PLC de arranjo completo da Yingda apresentam um pequeno tamanho, alta fiabilidade, ampla gama de comprimentos de onda operacionais e boa uniformidade de canal para canal.
Características do divisor de fibra óptica
• Baixa perda de inserção e alta perda de retorno
• Sistema automático de triagem de PDL ((PDL ultra baixo está disponível)
• Ensaio de ciclo de alta e baixa temperatura
• 100% de teste antes da entrega
• A solução FTTH Cabling poderia ser concebida
1x9 SplitterEspecificações
Relatório de divisão (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
comprimento de onda de funcionamento (nm) | 1260-1650 | ||||
Tipo de fibra | G657A ou personalizado | ||||
ILmax ((dB) | canal 1 | 1.6 | 1.8 | 2.1 | 2.7 |
canal 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
IN uni(dB) | Canal 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
Perda de retorno (dB) | ≥ 55 | ||||
Directividade (dB) | ≥ 55 | ||||
PDL (máximo) | 0.3 | 0.3 | 0.3 | 0.3 | |
Uniformidade (máximo) | 0.8 | 0.8 | 0.8 | 0.8 | |
Perda dependente do comprimento de onda (dB) | ≤ 0.3 | ||||
TDL (máximo) | 0.5 | ||||
Temperatura de funcionamento | -40 ~ +85 | ||||
Temperatura de armazenamento | -40 ~ +85 | ||||
Dimensão (mm) / LXWXH | Fibras nuas | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
900um | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
Caixa ABS | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 |
Nota:
1. Especificado sem conectores
2Adicione uma perda adicional de 0,2 dB incluindo os conectores
A saída do divisor óptico pode dividir-se em 70/30 80/20 60/40 ou 85/15% 4 tipos, a fim de distinguir a ração de divisão, usar cores diferentes como azul para marcar,Este chip especial 1x9 garantir um rácio de divisão desequilibrado não iguais tipos, que pode satisfazer requisitos especiais e aplicação óptica flexível, e é amplamente utilizado em redes 5G FTTR.

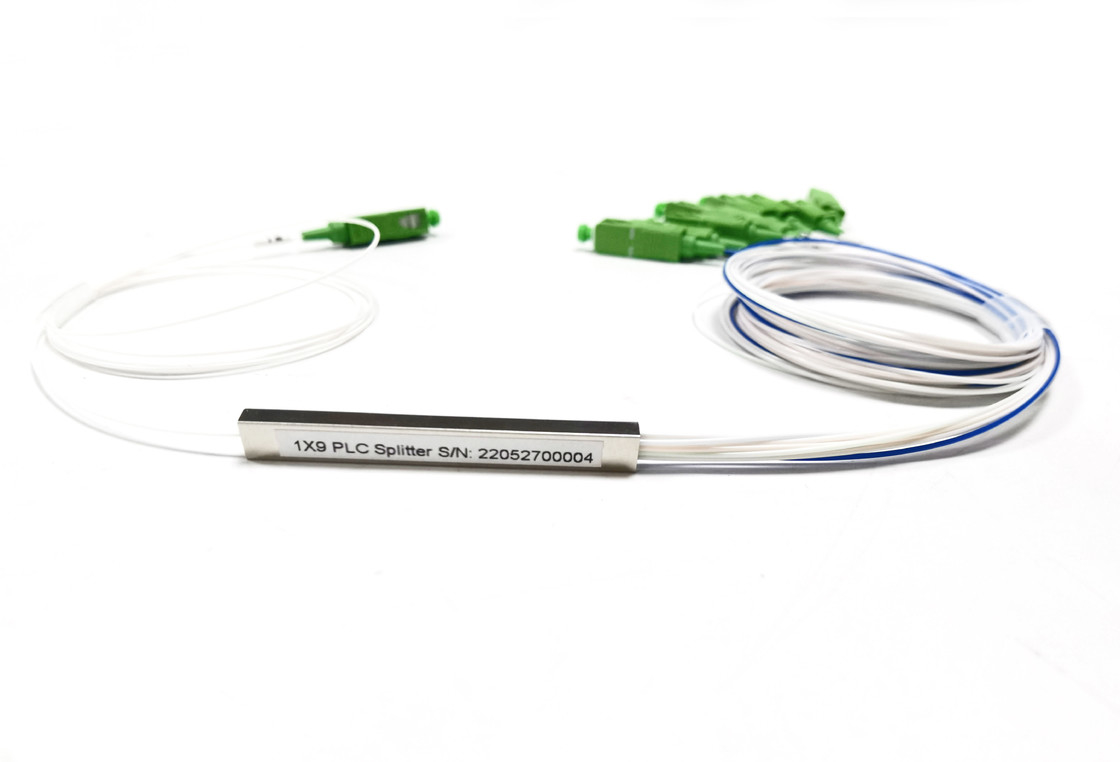

1x9 divisor desequilibrado usar o mesmo tubo de aço 60 * 7 * 4mm como 1x8 divisor, entrada 1, saída 9 = 4 * 2 + 1pcs matriz de fibra.
A cor da fibra é colorida, o tubo 900um solto pode ser personalizado, como azul, laranja, verde, marrom, cinza, branco, vermelho, preto, etc., com marcas numéricas para distinguir.
Podem ser utilizados todos os tipos de conectores ópticos, como SC FC LC ST;
Método polaco: UPC, APC
Comprimento das coxas de entrada/saída: 0,5m, 1m, 1,5m, etc.
Aplicação
Se comprar um divisor óptico de tipo 1:9 sem blocos, deve ser embalado numa caixa de blister com o relatório do ensaio.
Pre-terminado com conectores e montado numa caixa óptica ou numa caixa de distribuição é aceitável na fábrica antes da entrega.
![]() |
