Steel Tube NAP Fiber Optical Splitter G657A1 1x9 FTTR PLC Splitter SC APC Connector

Conector de aço do SC APC do divisor do PLC de NAP Fiber Optical Splitter G657A1 1x9 FTTR do tubo

  • Realçar

    Divisor ótico da fibra de aço do tubo

    ,

    Divisor ótico da fibra de FTTR

    ,

    Divisor do PLC de G657A1 FTTR

  • relação da separação
    divisor 1x9 optial
  • Tipo da fibra
    G657A1
  • Perda de inserção
    DB 2.2dB/16,3
  • Conector
    Conector do SC APC
  • Comprimento de onda
    1260 - 1650 nanômetro
  • PDL (máximo)
    0.3DB
  • Padrão
    Telcordia GR-1221 e GR-1209
  • dimensão do tubo
    60*7*4mm
  • Lugar de origem
    China
  • Marca
    YINGDA
  • Certificação
    ISO, CE
  • Número do modelo
    Divisor do PLC do 1:9
  • Quantidade de ordem mínima
    100 PCes
  • Preço
    negotiable
  • Detalhes da embalagem
    1pc/caixa, caixa 80pcs/carton
  • Tempo de entrega
    5-8days após o pagamento
  • Termos de pagamento
    Western Union, T/T, MoneyGram
  • Habilidade da fonte
    10.000 PCes pelo mês

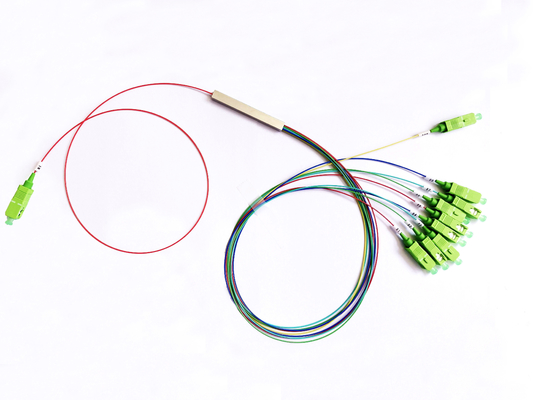

Conector de aço do SC APC do divisor do PLC de NAP Fiber Optical Splitter G657A1 1x9 FTTR do tubo

O 1:9 1x9 70/30 de FTTR desequilibrou o divisor da SESTA 1X2+1X8 de Mini Splitter Steel Tube da fibra ótica



Deatails rápido do divisor do PLC de 1X9 Fibra Optica

  • 1x9 desequilibrou a relação rachada, não somente 50/50
  • Tipo rachado da relação: 85/15 80/20 70/30 de 60/40
  • 10/90 podem ser uso com 1x8 o acoplador do plc splitter+1x2 FBT
  • 1x3 1x5 1x6 1x12 1x24 pode ser personalizado com tecnologia do PLC
  • Os conectores do ST do SC LC FC podem ser uso



O divisor ótico é um da maioria de componente no netowrl de FTTH. Além do que o divisor convencional da série 1xN/2XN, como as exigências de usuário para a mudança da rede, a procura para o único modo de 1x3 1x6 1x5 1x9 1x12 1x24 e os multi divisores do modo estão aumentando, e pode melhor encontrar a procura do mercado para a relação de rachadura clara especial. O antecessor deste divisor 1x9 é FBT 1X2 fundiu divisor desequilibrado (acoplador) e o PLC 1x8 equilibrou o divisor. Ao contrário, a divulgação da grande escala da microplaqueta do divisor 1x9 reduz extremamente o custo da fiação relacionada da rede, mas assegura o melhor desempenho ótico a longo prazo do que acopladores da fusão.



Características

• Baixa perda de inserção e perda do retorno alta

• Sistema de exame automático do PDL (o PDL ultra baixo está disponível)

• Confiança e estabilidade altas

• O conector pode acima classificar B

• 100% 3D testado por Daisi e por Sumix

• Alto-baixo teste de ciclo da temperatura

• teste de 100% antes da entrega

• A solução de expedição de cabogramas de FTTH podia ser projeto



especificação do divisor 1x9

Relação rachada (%) 85/15 80/20 70/30 60/40
Comprimento de onda de funcionamento (nanômetro) 1260-1650
Tipo da fibra G657A ou personalizado
IL máximo (DB) canal 1 1,6 1,8 2,1 2,7
canal 2-9 21,0 18,6 16,5 15,1
IL uni (DB) Canal 2-9 1,8 1,8 1,8 1,8
Perda de retorno (DB) ≥55
Diretividade (DB) ≥55
PDL (máximo) 0,3 0,3 0,3 0,3
Uniformidade (máximo) 0,8 0,8 0,8 0,8
Perda dependente do comprimento de onda (DB) ≤0.3
TDL (máximo) 0,5
Temperatura de funcionamento -40 ~+85
Temperatura de armazenamento -40 ~+85
Dimensão) (do milímetro/LXWXH Fibra desencapada 60x7x4 60x7x4 60x7x4 60x7x4
900um 60x7x4 60x7x4 60x7x4 60x7x4
Caixa do ABS 120x80x18 120x80x18 120x80x18 120x80x18

Nota:

1. Especificado sem conectores

2. Adicione uma perda 0.2dB adicional que inclui conectores

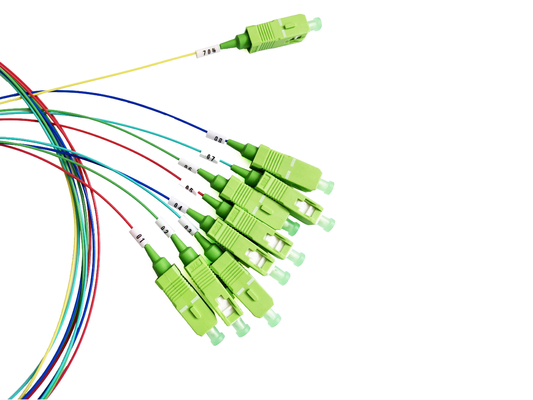

Conector de aço do SC APC do divisor do PLC de NAP Fiber Optical Splitter G657A1 1x9 FTTR do tubo 0

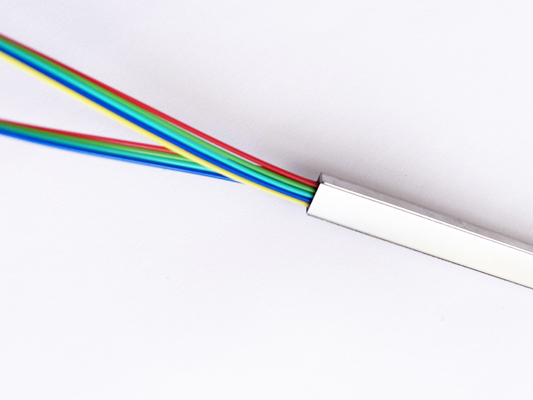

1x9 desequilibrou o divisor usa o mesmo tubo de aço 60*7*4mm como 1x8 o divisor, entrada 1, disposição da fibra da saída 9= 4*2+1pcs.

A cor da fibra é o tubo colorido, fraco 900um pode ser personalizada, como azul, alaranjado, verde, marrom, cinzento, branco, vermelho, preto, etc., com marcas do número para distinguir.

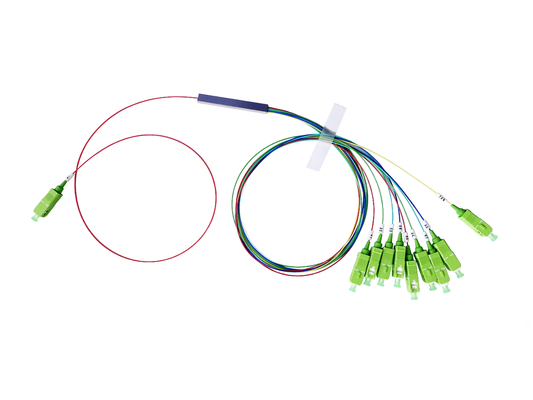

Conector de aço do SC APC do divisor do PLC de NAP Fiber Optical Splitter G657A1 1x9 FTTR do tubo 1

A fim distinguir a ração rachada, use a cor diferente como o azul à marca, esta microplaqueta especial 1x9 para assegurar os tipos não iguais rachados desequilibrados da relação, que podem encontrar exigências especiais e a aplicação ótica flexível, e seja amplamente utilizado em redes de 5G FTTR;

A saída do divisor ótico pode dividir-se em 70/30 80/20 60/40 ou 85/15% de 4types;

Todos os tipos de conectores óticos podem ser usados, como o ST do SC FC LC; Método polonês: UPC, APC;

Comprimento das tranças do entrada/saída: 0.5meter, 1meter, 1.5meter, etc.


Aplicação

  • Rede ótica passiva (tal como EPON, GPON, BPON, FTTX, FTTH, etc.)
  • Apoia usuários múltiplos para compartilhar de uma única relação de PON.



Conector de aço do SC APC do divisor do PLC de NAP Fiber Optical Splitter G657A1 1x9 FTTR do tubo 2

Se o tipo blockless do divisor ótico do 1:9 da compra somente, embalará na caixa da bolha com relatório de teste. O tubo, os conectores ou os cabos serão fixados no lugar na caixa da bolha com boa proteção.

Pre-é terminado com conectores e conjunto na caixa ótica da sesta ou na caixa de distribuição aceitável na fábrica antes da entrega.
