70 / 30 Unbalanced Fiber Optic PLC Splitter Single Mode SC APC G657A1 1x9 PLC Splitter

70 / 30 divisor desequilibrado do PLC do SC APC G657A1 1x9 do único modo do divisor do PLC da fibra ótica

  • Realçar

    Divisor do PLC da fibra ótica G657A1

    ,

    Divisor do PLC da fibra ótica do único modo

    ,

    Divisor do PLC do SC APC 1x9

  • relação da separação
    divisor 1x9
  • Tipo da fibra
    G657A1
  • Perda de inserção
    DB 2.2dB/16,3
  • Conector
    Conector do SC APC
  • Comprimento de onda
    1260 - 1650 nanômetro
  • PDL (máximo)
    0.3DB
  • Padrão
    Telcordia GR-1221 e GR-1209
  • dimensão do tubo
    60*7*4mm
  • comprimento da entrada e da saída
    1meter
  • Tipo de cabo
    Amortecedor apertado
  • Cor do cabo
    branco, azul, colorido
  • Diâmetro do cabo
    0.9mm
  • Lugar de origem
    China
  • Marca
    YINGDA
  • Certificação
    ISO, CE
  • Número do modelo
    Divisor do PLC do 1:9
  • Quantidade de ordem mínima
    100 PCes
  • Preço
    negotiable
  • Detalhes da embalagem
    1pc/caixa, caixa 80pcs/carton
  • Tempo de entrega
    5-8days após o pagamento
  • Termos de pagamento
    Western Union, T/T, MoneyGram
  • Habilidade da fonte
    10.000 PCes pelo mês

70 / 30 divisor desequilibrado do PLC do SC APC G657A1 1x9 do único modo do divisor do PLC da fibra ótica

o 1:9 1x9 70/30 desequilibrou SC APC G657A1 1Meter do único modo do divisor do PLC da fibra ótica





O divisor planar do circuito do lightwave (PLC) é um tipo de dispositivo ótico da gestão do poder que é fabricado usando a tecnologia ótica do medidor de ondas do silicone para distribuir sinais óticos sede (CO) aos lugar múltiplos dos locais. Yingda arranja completamente divisores do PLC caracteriza o tamanho pequeno, a confiança alta, a escala de comprimento de onda de funcionamento larga e a boa uniformidade do canal-à-canal.



Características

• Baixa perda de inserção e perda do retorno alta

• Sistema de exame automático do PDL (o PDL ultra baixo está disponível)

• Confiança e estabilidade altas

• O conector pode acima classificar B

• 100% 3D testado por Daisi e por Sumix

• Alto-baixo teste de ciclo da temperatura

• teste de 100% antes da entrega

• A solução de expedição de cabogramas de FTTH podia ser projeto



especificação do divisor 1x9

Relação rachada (%) 85/15 80/20 70/30 60/40
Comprimento de onda de funcionamento (nanômetro) 1260-1650
Tipo da fibra G657A ou personalizado
IL máximo (DB) canal 1 1,6 1,8 2,1 2,7
canal 2-9 21,0 18,6 16,5 15,1
IL uni (DB) Canal 2-9 1,8 1,8 1,8 1,8
Perda de retorno (DB) ≥55
Diretividade (DB) ≥55
PDL (máximo) 0,3 0,3 0,3 0,3
Uniformidade (máximo) 0,8 0,8 0,8 0,8
Perda dependente do comprimento de onda (DB) ≤0.3
TDL (máximo) 0,5
Temperatura de funcionamento -40 ~+85
Temperatura de armazenamento -40 ~+85
Dimensão) (do milímetro/LXWXH Fibra desencapada 60x7x4 60x7x4 60x7x4 60x7x4
900um 60x7x4 60x7x4 60x7x4 60x7x4
Caixa do ABS 120x80x18 120x80x18 120x80x18 120x80x18

Nota:

1. Especificado sem conectores

2. Adicione uma perda 0.2dB adicional que inclui conectores


70 / 30 divisor desequilibrado do PLC do SC APC G657A1 1x9 do único modo do divisor do PLC da fibra ótica 0

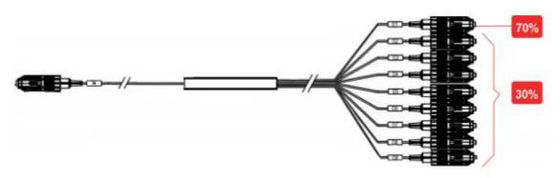

A saída do divisor ótico pode dividir-se em 70/30 80/20 60/40 ou 85/15% de 4types, a fim distinguir a ração da separação, para usar a cor diferente como o azul para marcar, esta microplaqueta especial 1x9 para assegurar os tipos não iguais rachados desequilibrados da relação, que podem encontrar exigências especiais e a aplicação ótica flexível, e é amplamente utilizada em redes de 5G FTTR.


70 / 30 divisor desequilibrado do PLC do SC APC G657A1 1x9 do único modo do divisor do PLC da fibra ótica 1

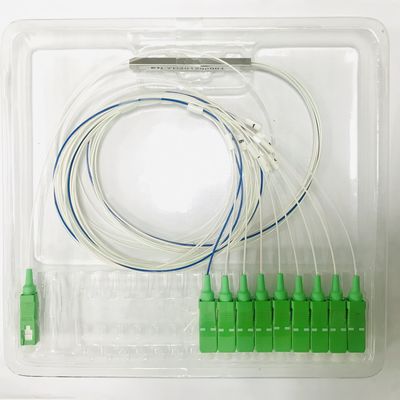

1x9 desequilibrou o divisor usa o mesmo tubo de aço 60*7*4mm como 1x8 o divisor, entrada 1, disposição da fibra da saída 9= 4*2+1pcs.

A cor da fibra é o tubo colorido, fraco 900um pode ser personalizada, como azul, alaranjado, verde, marrom, cinzento, branco, vermelho, preto, etc., com marcas do número para distinguir.


70 / 30 divisor desequilibrado do PLC do SC APC G657A1 1x9 do único modo do divisor do PLC da fibra ótica 2

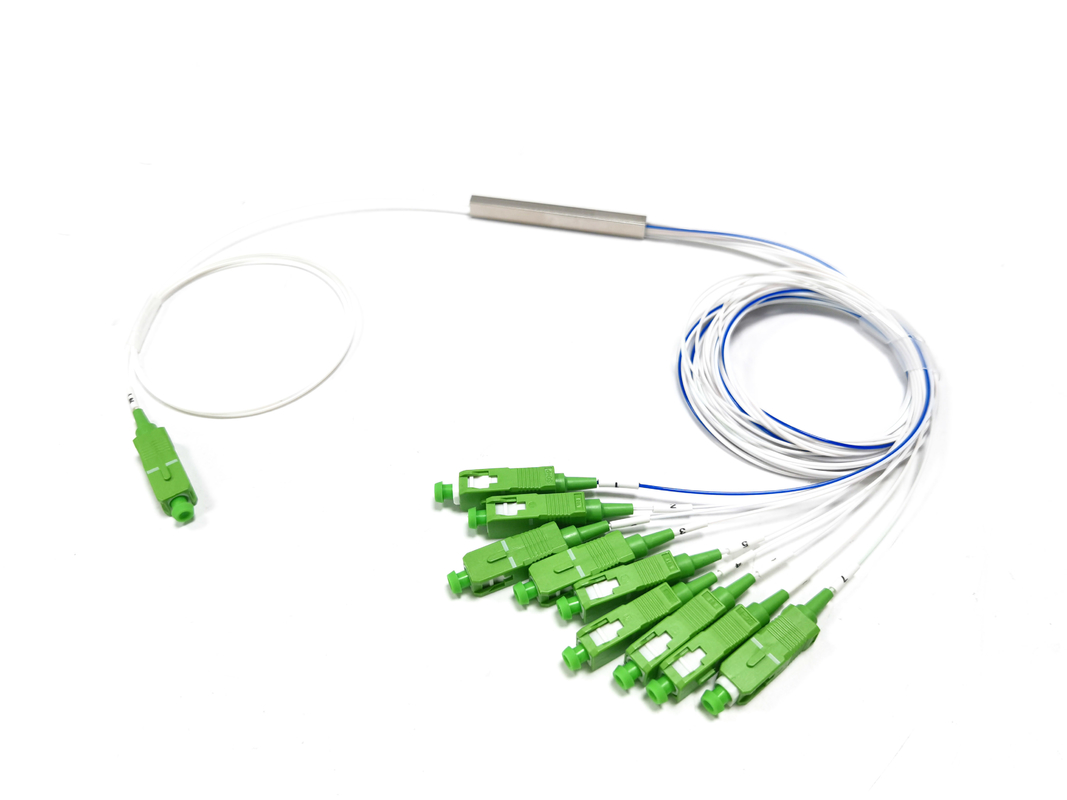

Todos os tipos de conectores óticos podem ser usados, como o ST do SC FC LC;

Método polonês: UPC, APC

Comprimento das tranças do entrada/saída: 0.5meter, 1meter, 1.5meter, etc.


Aplicação

  • Rede ótica passiva (tal como EPON, GPON, BPON, FTTX, FTTH, etc.)
  • Apoia usuários múltiplos para compartilhar de uma única relação de PON.



70 / 30 divisor desequilibrado do PLC do SC APC G657A1 1x9 do único modo do divisor do PLC da fibra ótica 3

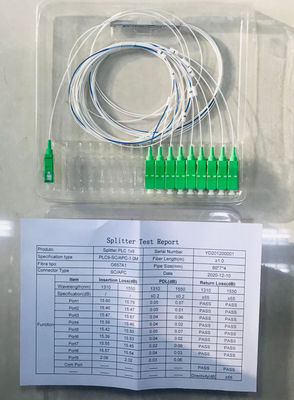

Se o tipo blockless do divisor ótico do 1:9 da compra somente, embalará na caixa da bolha com relatório de teste. O tubo, os conectores ou os cabos serão fixados no lugar na caixa da bolha com boa proteção.

Pre-é terminado com conectores e conjunto na caixa ótica da sesta ou na caixa de distribuição aceitável na fábrica antes da entrega.
