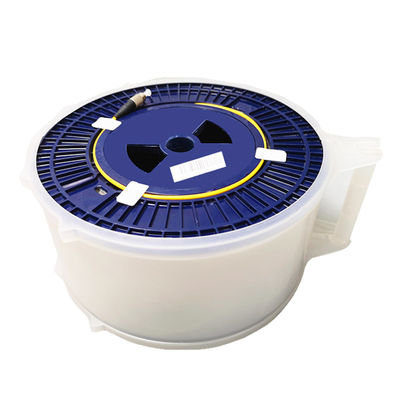

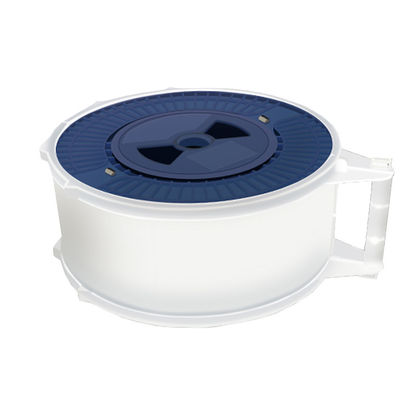

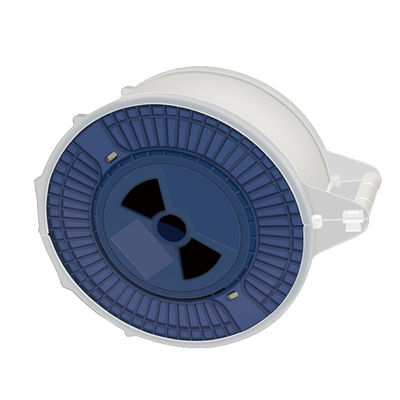

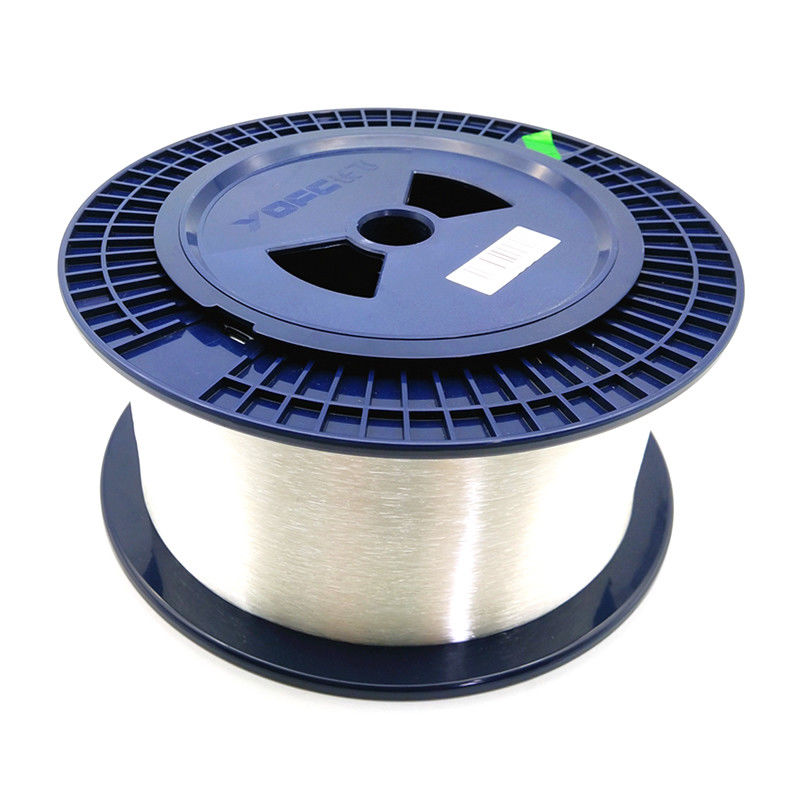

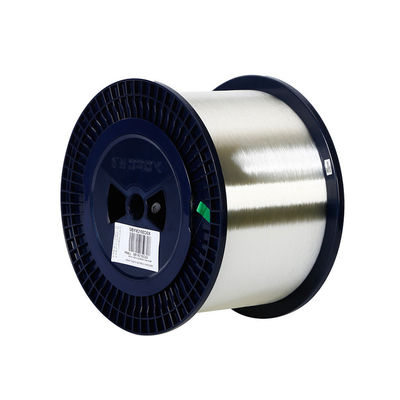

FTTX que retira o núcleo modo 250um G657A 1KM-50km da fibra desencapada do teste de YOFC Fujikura OTDR do único no cilindro plástico

CARACTERÍSTICAS

• OTDR + combinação desencapada da fibra
• Relação feita sob encomenda: FDDI SMA, etc. do RUÍDO D4 do ST E2000 MU do SC FC LC
• Linha dobro fibra do disco desencapado da fibra
• Velocidade alta da transmissão, baixa perda da fibra, capacidade antiparasitária forte, seleção material da parte alta, vida útil longa
• A fibra ótica pode levar 10Mbps, 100Mbps, faixa larga 1000Mbps de alta velocidade
• O material não metálico é usado como a interrupção da condução da fibra ótica, e a interferência eletromagnética não é recebida
• Na linha de comunicação, o número de estações retransmissoras pode ser reduzido e a qualidade de uma comunicação pode ser melhorada
• Cada fibra desencapada esteve testada restritamente, e todos os dados para encontrar o padrão antes que saia do armazém

Especificação da fibra do único modo

Quando os refletores óticos do domínio de tempo (OTDR) são usados para medir a fibra ótica, encontra-se às vezes que a relação de fibra ótica é curto. Ao medir a relação de fibra ótica curto, o valor mais grande da atenuação (xxdb/km) é obtido frequentemente, que faz o índice da atenuação incapaz de obter uma avaliação melhor. Por que?

Devido à relação de fibra ótica curto (geralmente menos de 1km), OTDR mediu a curva com determinada volatilidade, que afetou o cálculo numérico final. Entre os parâmetros técnicos que descrevem OTDR, há um índice sobre as linearidades. O índice geral de OTDR é 0.05db/db (e600c: 0.05db/db, n3900a: 0.03db/db). De fato, este indicador descreve a escala de flutuação da curva de OTDR.

Consequentemente, para breve a fibra, a precisão da medida de OTDR é desafiada. Este problema é igualmente um problema comum que enfrenta o fechamento de OTDR. Assim que métodos podemos nós reduzir este impacto? Como podemos nós obter um resultado da análise melhor?

1. Adicione a fibra falsa do teste de 2km

O efeito será reduzido porque o comprimento da fibra é aumentado devido à adição de fibra falsa do teste de 2km. Um resultado mais satisfatório deve estar disponível.

Mas devido ao aumento do comprimento e da introdução de erro do teste, este método tem alguns erros trazidos pelo método do teste. Mas como os dados de teste da qualidade do projeto, tem um valor de referência considerável.

2. Medida da perda da relação com fonte luminosa e medidor de poder ótico, e medida do comprimento com OTDR

O progresso da medida da perda é melhorado porque o medidor de poder ótico mede a perda da relação perto do método padrão da medida da perda usando a fonte luminosa. Naturalmente, para a fibra do segmento, o nível mais de alta resolução da precisão do lixo ótico do palácio é usado para reduzir o erro. A medida do comprimento foi obtida por OTDR. O valor da atenuação do comprimento de unidade pode ser obtido dividindo o valor da perda pelo valor do comprimento.

3. A curva da medida de OTDR é usada somente como focos da referência, e da medida de OTDR em remover os obstáculos da relação.

Na medida curto da fibra, a curva da medida de OTDR é usada melhor como uma referência, como uma base qualitativa, um pouco do que como uma base quantitativa.
