48 núcleos FTTH pendente o divisor comum 1x32 da abóbada do cerco da fibra ótica mecânica do cabo IP68

48 núcleos FTTH pendente o divisor comum 1x32 1x16 1x8 da abóbada do cerco da fibra ótica mecânica do cabo IP68

Selo mecânico FOSC da abóbada sem cortes da fibra ótica do fechamento da junção da fusão dos núcleos do divisor 48 do PLC 1x16

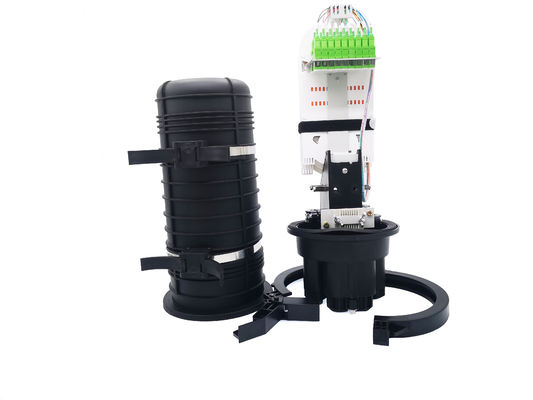

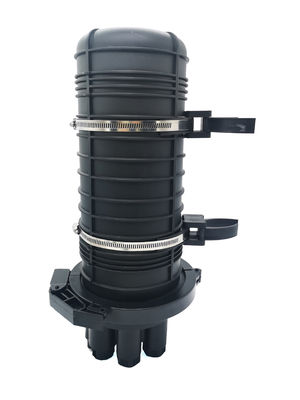

O fechamento de fibra ótica da tala de GJS-M5-JFT é um tipo cerco da abóbada, que seja usado para a conexão direta durante a transmissão de fibra ótica, e fornece a proteção comum da conexão, os 4 furos redondos da entrada do cabo e o 1 furo elíptico da entrada do cabo; adota o selo mecânico; pode ser usado para despesas gerais, montagem do polo, montagem da parede e a instalação enterrada; bom desempenho da selagem, a instalação simples e escala larga da aplicação.

Especificação

Características

• Todos os índices do desempenho do produto cumprem as exigências do padrão nacional da caixa do conector do YD/T 814,1.
• portos do cabo 5pcs: 4round e os portos 1 ovais, que podem alcançar o cabo ótico do φ 7 - o φ 18, função sem cortes estão disponíveis
• O corpo exterior da caixa é feito de plásticos de planejamento de grande resistência e da modelação por injeção de alta pressão com agente antienvelhecimento. Tem as características da força mecânica de pouco peso, alta, da resistência de corrosão forte, da resistência do relâmpago e da vida útil longa.

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

• A bandeja superposed da fusão da fibra da estrutura e a isolação independente que aterram o dispositivo na caixa fazem a configuração, a expansão e o cabo do número do núcleo da fibra que aterra flexíveis, convenientes e seguros.
• Os componentes e os prendedores do metal dentro e fora da caixa são feitos de aço inoxidável, que podem ser usadas em vários ambientes.

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

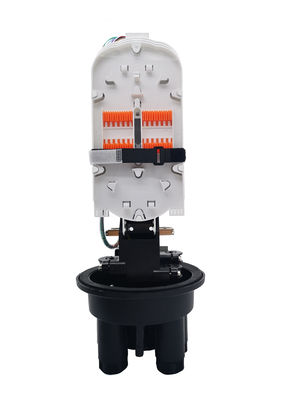

• 48cores carregará as bandejas 3pcs, o 1 para o divisor, e os 2 para a fusão. Cada bandeja pode fusão emendar a única fibra 24cores. Cada bandeja com uma tampa transparente, uma grande área de distribuição e um raio de curvatura razoável, bandejas fixa no suporte do adaptador do metal com parafusos. O tubo do divisor pode fixar na bandeja.

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

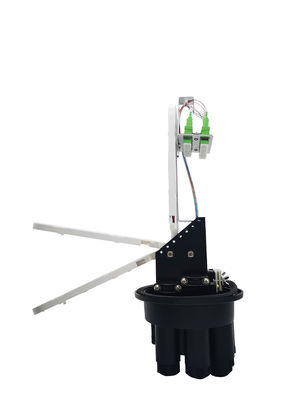

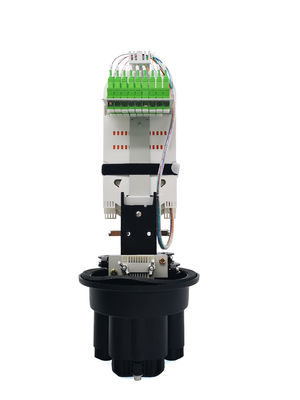

• As placas de adaptador para 1x16 podem ser como imagens abaixo, ele podem guardar os adaptadores 18SC máximos, para 1x16 ou 2x16 com tubo espiral ou o laço ny da tonelada para fixar no lugar.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Acessório padrão:

jogos da montagem do polo, chave plástica, chave interna do hexágono, selagem de borracha e jogos para portos do cabo, luva de proteção do psiquiatra do calor, marcas do número, laço de nylon, etc.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Processo de instalação comum do cerco da fibra ótica

O cabo ótico entra do controle financeiro de cabo ótico na base.

O suporte do cabo é usado para travar o cabo, e o núcleo de aço é penetrado na coluna reforçada do núcleo e pressionou firmemente.

1. A instalação do cabo ótico com furo oval:

Remova a almofada de borracha, bloco plástico e a tomada plástica no furo elíptico, as passagens do cabo ótico através da almofada de borracha, e então a curvatura no bloco plástico, finalmente adicionam a tomada plástica, usam a chave para apertar o parafuso e para travar a base para terminar a selagem da entrada do cabo ótico.

2. A instalação do cabo 4round ótico:

O parafuso fora da porca plástica do furo pequeno da entrada do cabo, remove a tomada do vedador do φ 27, instala os acessórios de acordo com a sequência mostrada na figura abaixo, e usa finalmente a chave para apertar a porca plástica para selar em pares a entrada do cabo.

3. Rachadura ótica: traga o cabo ótico descascado na bandeja da fusão para o enrolamento reservado, a fusão a extremidade de trança e o cabo termina a extremidade no entalhe da fusão, introduz o conector da trança na entrada do adaptador, para introduzir a entrada do divisor do PLC à tomada do adaptador, a saída do divisor é introduzida na extremidade da entrada do adaptador, e o cabo ótico é conduzido para fora na tomada do adaptador finalmente.

4. Fusão direta: introduza o cabo da extremidade na bandeja da fusão para o enrolamento reservado, a seguir a fusão duas extremidades nos entalhes da fusão.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Aplicação: diret enterrado, canal, antena, telecomunicação, móbil, CATV, estrada, empresa de faixa larga, etc.
