A montagem exterior 16 da parede da caixa do divisor da fibra ótica IP65 retira o núcleo do material do PC do ABS do acoplador 1x8

Caixa de fibra ótica do divisor da tala do acoplador exterior dos núcleos 1x8 da montagem 16 da parede IP65

Modelo: FDB0216W

O tipo caixa de ODP FDB0216W de distribuição do divisor da fibra ótica é usado como um ponto de terminação para que o cabo de alimentação conecte com o cabo pendente no sistema de rede de comunicação de FTTx. A emenda da fibra, rachando, distribuição pode ser feita nesta caixa, e entrementes fornece a proteção e a gestão contínuas para a construção da rede de FTTx.

Especificação

Características

1.Total encerrou a estrutura com os suportes e o parafuso de metal

2. Material: PC+ABS, molhado-prova, impermeável, poeira-prova, antienvelhecimento, proteção em nível até IP65.

3.Clamping para o cabo de alimentação e cabo pendente, fibra que emendam, fixação, armazenamento, distribuição… etc. todo em um.

4.Cable, tranças, cabos de remendo estão correndo através de próprio trajeto sem perturbar-se, a instalação tipo cassette do adaptador do SC, manutenção fácil.

5. O painel de distribuição pode ser lançado acima, cabo de alimentação pode ser colocado pelo porto expresso, fácil para a manutenção e a instalação.

6. Fixado na parede ou poled-montado, uso interno e exterior.

Detalhes do produto

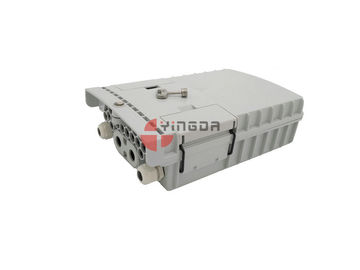

A caixa é incluida total com chave, e 2 partes de curvaturas para fixá-la.

é Ip65, anti-UV impermeáveis, anti-poeira, anti-molhada, etc., ele pode ser montagem da parede ou montagem do polo, com furos dos parafusos na parte traseira da caixa.

portos do cabo: 1 porto expresso, 2 portos redondos, e 16outputs para o cabo figure-8 pendente do ftth (fibra à casa).

                             DATILOGRAFE UM TIPO B

2 tipos de placa Rotate:

DATILOGRAFE A  -- O máximo 2 do divisor do módulo da gaveta de LGX remenda 1x8 ou divisor do plc de 1 parte 1x16 com conectores do SC

DATILOGRAFE B -- painel no lado superior, do adaptador pode fixar a saída do divisor, e o verso para o fixtion da entrada do divisor com o adaptador em ambos os lados, e no fixtion de aço do entalhe do tubo.

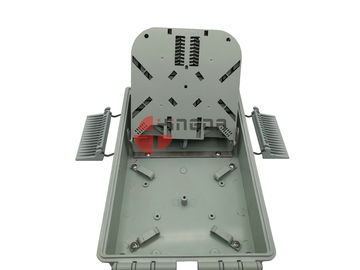

Fusão da fibra e área de armazenamento:

A segunda bandeja é para o fusino da fibra ótica e a gestão, máximo 16 núcleos escolhe a fibra para a tala da fusão.

A parte inferior da caixa é para o armazenamento da fibra com roteamento e laços de cabo.

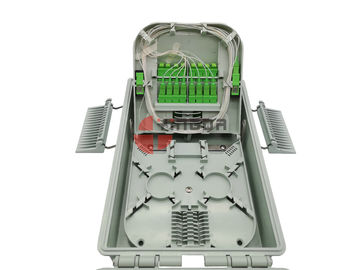

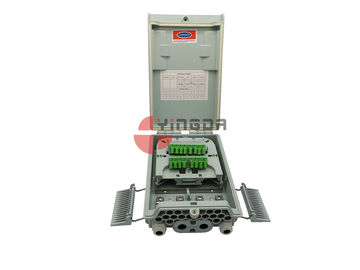

Placa de adaptador:

toda a placa é projeto ascendente da aleta, no adaptador dianteiro do SC dos PCes do máximo 16 para conectar o conector do cabo pendente e os conectores de saídas do divisor, adaptador do SC dos PCes da parte traseira 2 para o reparo do conector da entrada do divisor.

Na parte traseira há igualmente entalhe de 2 PCes para o tubo do aço do divisor do plc do 1:8.

os conectores da entrada do divisor podem ser postos sobre ambos lado da bandeja, para distinguir a entrada e as saídas. você pode usar o adaptador de SC/UPC ou azul, vermelho, a laranja ou a outra cor do tubo fraco para distinguir demasiado.

A placa é projeto totalmente separado, pode ser decolada à mão, e reparo na parte inferior com os suportes originais de um metal, é fácil instalar e a un-instalação, rapidamente e rapidamente. Material de ABS+PC, projeto original.

Quando a necessidade pre-terminou as tranças, o adaptador ou os divisores, o primeiro installl eles, a seguir fixa a bandeja na caixa, a seguir termina o conjunto. Quando a construção no local, você pode diretamente introduzir os conectores na placa de adaptador superior, a seguir termine a distribuição.

Empacote a informação

Acessório padrão

O parafuso, base, tampa, parafuso de conexão, selo de borracha, mancha do fechamento, grampo da porta, suporte conecting do grampo da porta, anel do laço, bate suporte fixo, lança a placa A/B/C, o suporte da aleta, o fixador da fibra, o suporte grouding, o construtor impermeável, a esteira da saída do cabo, etc.
