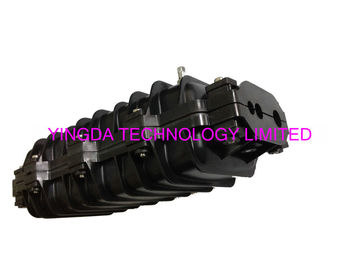

Fechamento da tala da fibra ótica de Orizontal, núcleo subterrâneo do fechamento 96 da junção da fibra

Lugar de origem China
Marca YINGDA
Certificação ISO
Número do modelo GJS-H010
Quantidade de ordem mínima 100 unidades
Preço Negotiable
Detalhes da embalagem 1pc/caixa, 10 PCes/caixa da caixa
Tempo de entrega 7days após obtêm o pagamento
Termos de pagamento T/T, MoneyGram, Western Union

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Materiais PC Portos do cabo 3in 3out
Capacidade máxima fibra bunchy de 96 núcleos, 144cores para a fibra da fita Diâmetro do cabo 8-20mm
Dimensão 430x180x125 milímetro quantidade de bandeja da tala 4 PCes
capacidade de bandeja da tala 24fibers/36 fibras (fita) logotipo do cliente APROVAÇÃO
Amostra APROVAÇÃO
Realçar

Fibra óptica Splice compartimento

,

Fechamento comum da fibra óptica

Deixe um recado
Descrição de produto

Cerco horizontal da tala da fibra ótica sob o núcleo à terra do fechamento 96 da junção da fibra

3 horizontais para fora no fechamento da tala da fibra ótica 3, sob o núcleo à terra do fechamento 96 da junção da fibra





Modelo: GJS-H010



Aplicação: antena, subterrânea, parede-montagem, canal-montagem, handhole-montagem.

As variações da temperatura ambientais de -40℃ a +65℃.





SStructure da caixa de emenda da fibra

Fechamento da tala da fibra ótica de Orizontal, núcleo subterrâneo do fechamento 96 da junção da fibra 0



Especificações

Dimensão exterior (LxWxH) 430x180x125 (milímetro)
Peso (com exclusão da caixa exterior) 2500g-2825g
Número de portos da entrada/tomada 3 (partes) em cada lateral (total 6 partes)
Diâmetro do cabo da fibra Φ8-Φ20 (milímetro)
Capacidade de FOSC

Bunchy: 12-96 (núcleos)

Fita: máximo 144 (núcleos)

Diâmetro interno 320x120x100 (milímetro)
Capacidade da bandeja da tala Bunchy: 12, 24 (núcleos); Fita: 3 (partes)



Componentes principais



Não. Nome dos componentes Quantidade Uso Observações
1 Abrigo 1 grupo Talas de proteção do cabo da fibra em inteiro





2

Bandeja da tala da fibra ótica

(FOST)

máximo 6 PCes (bunchy)

máximo 4pcs (fita)

Calor da fixação - fibras protetoras shrinkable da luva e da terra arrendada
3 Fundação 1 grupo Núcleo reforçado de fixação do cabo da fibra e do FOST
4 Encaixe do selo 1 grupo Selagem entre a tampa de FOSC e a parte inferior de FOSC
5 Tomada do porto 6 partes Portos vazios de selagem
6

Pressão

válvula dos testes

1 grupo Após ter injetado o ar, é usado para testes de pressão e testes da selagem Configuração conforme a exigência
7 Enterramento derivando o dispositivo 1 grupo Derivando-se os componentes metálicos da fibra cabografam em FOSC para a conexão de enterramento Configuração conforme a exigência



Acessórios principais e ferramentas especiais

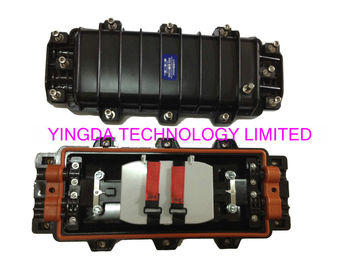

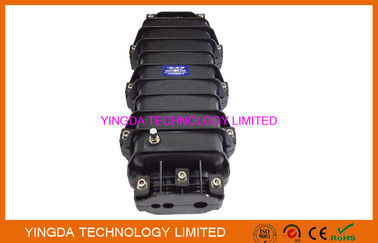

Fechamento da tala da fibra ótica de Orizontal, núcleo subterrâneo do fechamento 96 da junção da fibra 1Fechamento da tala da fibra ótica de Orizontal, núcleo subterrâneo do fechamento 96 da junção da fibra 2

Não. Nome dos acessórios Quantidade Uso Observações
1 Calor - luva protetora shrinkable   Talas de proteção da fibra Configuração conforme a capacidade
2 Laço de nylon   Fibra da fixação com revestimento protetor Configuração conforme a capacidade
3 Fita da isolação 1 rolo O diâmetro de ampliação da fibra cabografa para a fixação fácil
4 Fita do selo 1 rolo Diâmetro de ampliação do cabo da fibra que cabe dentro com o encaixe do selo Configuração conforme a especificação
5 Gancho de suspensão 1 grupo Para o uso aéreo
6 Fio de enterramento 1 parte Colocação completamente entre dispositivos de enterramento
7 Lixa 1 parte Riscando o cabo da fibra
8 Papel de rotulagem 1 parte Fibra de rotulagem
9 Chave especial 3 partes A fixação aparafusa, apertando a porca do núcleo reforçado
10 Papel de medição 1 parte Para medir o círculo, de que seu diâmetro é ampliado com fita do selo
11

Tubo do amortecedor



para para ser decidido por clientes Engatado às fibras e fixado com FOST, amortecedor de controlo Configuração conforme a exigência
12 Dessecante 1 saco Posto em FOSC antes de selar para o ar de secagem.

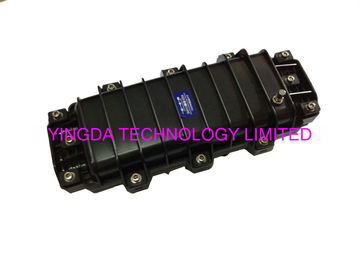

Fechamento da tala da fibra ótica de Orizontal, núcleo subterrâneo do fechamento 96 da junção da fibra 3Fechamento da tala da fibra ótica de Orizontal, núcleo subterrâneo do fechamento 96 da junção da fibra 4

                            figura 1 figura 2

           tipo inline tipo horizontal lado da caixa de tala da fibra da caixa de tala da fibra da parte superior



  • a caixa é feita do material plástico do PC da engenharia de grande resistência, handworks perfeitos. (figura 1&2)
  • o fechamento é com as manchas de aço inoxidável para abrir e fechar a caixa, padrão equipado com a ferramenta especial da chave.  (figura 1&2)



Fechamento da tala da fibra ótica de Orizontal, núcleo subterrâneo do fechamento 96 da junção da fibra 5Fechamento da tala da fibra ótica de Orizontal, núcleo subterrâneo do fechamento 96 da junção da fibra 6

                             figura 3 figura 4



  • há uma etiqueta na parte superior da caixa de junção da fibra, o índice inclui principalmente: nome do produto, modelo, capacidade, data de produção. veja figura 3
  • o interior é total selado com o círculo de borracha vermelho, impermeável, dustproof. pode ser usado fora do ambiente áspero, no subsolo, da câmara de visita, da montagem da parede, do polo montado, da antena, etc. veem figura 4





Fechamento da tala da fibra ótica de Orizontal, núcleo subterrâneo do fechamento 96 da junção da fibra 7Fechamento da tala da fibra ótica de Orizontal, núcleo subterrâneo do fechamento 96 da junção da fibra 8

                                        figura 5 figura 6



  • os portos do cabo são: 3 inport, 3 outports. o diâmetro do cabo é separadamente: 8-20mm, 8-16mm, 8-13mm, como a figura 5 &6
  • a válvula de ar for opcional quando ordem. se a necessidade do cliente, equipado com ela, como figura 6.





Fechamento da tala da fibra ótica de Orizontal, núcleo subterrâneo do fechamento 96 da junção da fibra 9Fechamento da tala da fibra ótica de Orizontal, núcleo subterrâneo do fechamento 96 da junção da fibra 10



                             figura 7 figura 8



o fechamento da tala da fibra pode instalar PCes do máximo 4 24 bandejas das fibras, cada bandeja com os suportes da luva plástica. veja figura 7.

toda a bandeja da tala é sobreposição um com o otro, e reparo no fechamento com parafusos, assim que não quebrado no transporte longo. veja o sigure 8.
