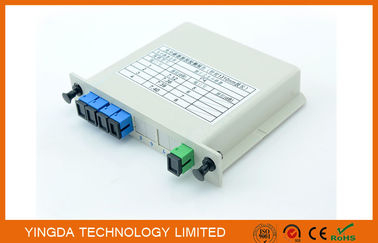

Divisor 1x4 na caixa de LGX, G657A1 do PLC EPON da fibra óptica, fibra SMF-28e de G652D Corning
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Conector | sc/upc | type2 da fibra | G657A1, fibra SMF-28e de G652D corning |
|---|---|---|---|
| Perda de inserção | 7.3/7.0dB | Uniformidade (máximo) | DB 1,5 |
| comprimento de onda | 1260 - 1650 nanômetro | PDL (máximo) | 0,2 DB |
| Tamanho do módulo | 100×80×10 milímetro | tamanho quadrado do tubo | 40×4×4 milímetro |
| tamanho liso do tubo | 60×7×4 milímetro | ||
| Realçar | Fibra Óptica Splitter,PLC Splitter |
||
Descrição de produto
Módulo da gaveta do divisor do PLC da fibra óptica de EPON 1*4, divisor do 1:4 na caixa de LGX
O divisor planar de (PLC) do circuito do lightwave é um tipo de dispositivo óptico da gestão do poder que é
fabricado usando a tecnologia óptica do medidor de ondas do silicone. Caracteriza o tamanho pequeno, confiança alta,
a escala de comprimento de onda de funcionamento larga e a boa uniformidade do canal-à-canal, e são amplamente utilizadas
nas redes de PON para realizar o sinal óptico põe a rachadura.
YINGDA fornece séries inteiras de produtos do divisor 1xN e 2xN que são costurados para aplicações específicas.
Todos os produtos cumprem as exigências GR-1209-CORE-2001 e GR-1221-CORE-1999.
Características
- Baixa perda de inserção
- Baixo PDL
- Isolamento alto
- Projeto compacto
- Boa uniformidade do canal-à-canal
- Comprimento de onda de funcionamento largo
- Confiança e estabilidade altas
Conformidade
- Telcordia GR-1209-CORE
- Telcordia GR-1221-CORE
- RoHS
Aplicações
- FTTH
- Rede de PON
- Relações de CATV
- Equipamento de comunicação
Especificação
Table1 – divisor do PLC 1×N
|
Comprimento de onda de funcionamento (nanômetro) |
1260~1650 |
||||
|
Tipo da fibra |
G657A1 ou como a ordem dos clientes |
||||
|
Configuração do porto |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
|
Perda de inserção (DB) |
7.1/7.3 |
10.2/10.5 |
13.5/13.7 |
16.5/16.9 |
20.5/21.0 |
|
Uniformidade da perda (DB) |
0,6 |
0,8 |
1,2 |
1,5 |
2 |
|
Perda dependente da polarização (DB) |
0,2 |
0,2 |
0,25 |
0,3 |
0,35 |
|
Perda dependente do comprimento de onda (DB) |
0,3 |
0,3 |
0,5 |
0,5 |
0,5 |
|
Perda do dependente da temperatura |
0,4 |
0,4 |
0,5 |
0,5 |
0,5 |
|
Perda do retorno (DB) |
55/50 |
||||
|
Temperatura de funcionamento |
-40~+85 |
||||
|
Directividade (dB) |
≥ 55 |
||||
|
Temperatura de armazenamento |
-40~+85 |
||||
Tabela 2 – divisor do PLC 2×N
|
Parâmetros |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
|
Comprimento de onda de funcionamento (nanômetro) |
1260~1650 |
||||
|
Tipo da fibra |
SMF-28e ou cliente especificado |
||||
|
Perda de inserção (DB) |
4,2 |
7,6 |
11,0 |
14,5 |
17,5 |
|
Uniformidade da perda (DB) |
0,8 |
1,5 |
1,5 |
2,0 |
2,5 |
|
Perda do retorno (DB) |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
|
Dependente da polarização |
0,2 |
0,2 |
0,3 |
0,4 |
0,4 |
|
Directividade (dB) |
55 |
55 |
55 |
55 |
55 |
|
Dependente do comprimento de onda |
0,3 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Estabilidade de temperatura |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Temperatura de funcionamento (°C) |
-40~85 |
||||
|
Temperatura de armazenamento (°C) |
-40~85 |
||||
|
Dimensão do módulo (milímetros) |
100×80×10 |
100×80×10 |
120×80×18 |
140×115×18 |
140×115×18 |
Notas:
- Especificado sem conectores.
- Adicione uma perda 0.2dB adicional pelo conector.
- 1x64,1x128,2x64 igualmente pode ser oferecido.
