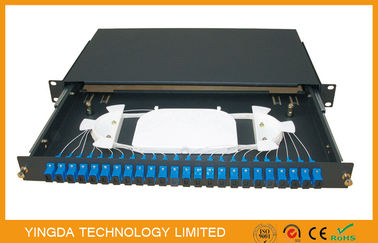

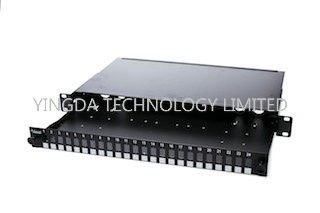

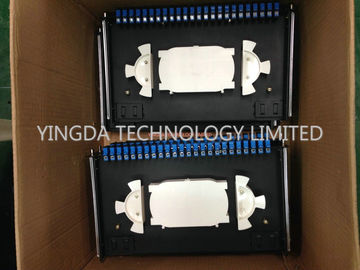

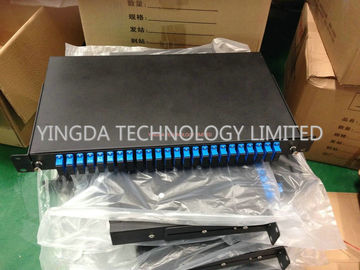

1U 48 tipo da gaveta de Slding do painel de remendo da fibra óptica da caixa negra do duplex do SC do porto das fibras 24

1U 48 painel de remendo da fibra óptica do duplex do SC dos portos das fibras 24, painel de remendo de 19 polegadas

O tipo painel da gaveta de Slding de remendo da fibra óptica é o equipamento auxiliar para a fiação terminal em óptico

 rede de comunicação da transmissão de fibra, que é apropriada para a tala interna do cabo óptico diretamente

e conexão de ramo, e protetor a fibra.

Características

• Aplicável na terminação e 19" na estrutura padrão,
• Projeto deslizante do metal
• montagem de cremalheira no quadro de distribuição óptico ODF
• Apropriado para FC, SC, ST, LC, adaptadores E2000
• Chapa de aço laminada, com pulverização eletrostática
• Tamanho da caixa: 430*250*1U disponível, porque custou economias.

Estrutura de painel do remendo

Inclua 3 porções: encaixote o corpo, componentes internos, protetor de fibra óptica do conector.

1. Encaixote o escudo do corpo

conveniente abrir e instalar, têm o dispositivo aterrando de alta tensão para os componentes do metal.

2. Componentes internos principalmente 3 artigos:

Apoio do A.: o corpo da estrutura interna, usado para o apoio interno;

B. Bandeja da tala: para armazenar o conector de fibra óptica, as partes da proteção e a fibra restante,

os length≥1.6m de fibra óptica restantes, ≥37.5mm do raio de curvatura, igualmente têm a observação para identificar a fibra;

C.: dispositivo fixo: para fixar a bainha de cabo óptico, reforce o membro e a trança da fiação.

Peças da proteção de conectores da fibra óptica: glândula da borracha da luva e do cabo

Especificação

Exigências ambientais:

O uso exterior nao apropriado, se necessidade de usar-se, deve tomar medidas de defesa.

Temperatura de trabalho: °C -25 a +40

Temperatura de armazenamento: - °C 25 a +55

Humidade relativa: ≤85%(°C)30

Pressão atmosférica: 70 ~ 106kPa

Vida útil: 20 anos

Propriedades materiais

Os materiais do painel de remendo da fibra óptica são resistência de corrosão, propriedades físicas e químicas estáveis;

 todo o material deve ser compatível, e é compatível com a bainha de cabo óptico e a bainha da trança da fiação.

Para impedir a corrosão e o outro dano elétrico, estes materiais devem ser compatíveis com o outro

equipamento usado no painel de remendo

1.  Se o uso do painel de remendo que projeta plásticos, seu desempenho da combustão estará do acordo

 com teste de A GB/T5169.7, o teste dura para 30s.

2. os materiais de fibra óptica do uso do protetor do realce do conector e o enchimento quente da temperatura do derretimento vão faz4e-lo

não seja menos do °C 120, temperatura de amaciamento térmico será não menos do °C 90, pode ser usado dentro

uma temperatura de 25 ~+40°C.

3. todos os materiais devem ser não-tóxicos, não corrosivos, na saúde humana e no outro elemento do equipamento

efeitos secundários.

A aparência terminará a forma, nenhuma rebarba, nenhumas bolhas, nenhumas rachaduras e vácuos, entortando, impureza

defeitos. Toda a cor do fundo deve ser uniformemente contínua. Aparência bonita e

construção conveniente, baixa - a perda da atenuação, estrutura razoável, núcleo reforçado é fixada dentro

a caixa terminal, a bainha tem o fio à terra, apropriado para o cabo de fita da fibra óptica e o cabo interno.

Projeto original, cremalheira de 19 polegadas ou montagem da parede.

Propriedades mecânicas

Resistência à tracção: deve suportar a resistência à tracção axial não menos do que 500N entre o terminal do cabo

encaixote e o cabo, e não menos do que 5N entre a trança da fiação e a caixa terminal.

Teste de compressão: a caixa terminal cada um de cabo deve poder suportar a pressão estática vertical

não menos do que 200N.

Teste da torção: a caixa terminal de cabo deve poder suportar o ângulo da torsão.

Propriedades elétricas

O componente e o cabo do metal da caixa do cabo de fibra óptica metal o reforço do núcleo, dos componentes do metal do cabo e da resistência de isolação à terra

resistência de isolação:

deve ser nenhum menos o ohm de 2*104M, testa a tensão: 500V (C.C.).

 força da tensão:

nenhuma divisão, nenhum fenômeno do arco 15Kv em C.C. sob 1min, nenhuma divisão, nenhum fenômeno do arco.
