Campo plástico do SC UPC - modo instalável do único modo do conector 5G 4G multi

Lugar de origem China
Marca YINGDA
Certificação ISO SGS ROHS
Número do modelo FMC-M-SM-SCP-UPC-CD-MP (KG53)
Quantidade de ordem mínima 500PCS
Preço Negotiable
Detalhes da embalagem saco de 1pc /plastic, saco de plástico 10pcs/bigger, a seguir 100pcs/box, caixa 1000pcs/
Tempo de entrega 5 dias de trabalho após receberam seu pagamento
Termos de pagamento T/T ou união ocidental
Habilidade da fonte 500,000pcs pelo mês

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Material Plástico Cor da casa azul
Tipo da fibra 9/125um Perda de inserção <0>
Perda do retorno >45db Bloco Saco de plástico e caixa
Comprimento total 53mm material do sulco Cerâmico
Esperança de vida 500times Tipo da virola UPC
ferramentas espadelador do moinho, espadelador do cabo pendente, talhador da fibra, fixador do comprimento, etc.
Realçar

Campo do SC do UPC - conector instalável

,

Campo plástico - conector instalável

,

Fibra ótica rápida do conector de ROHS

Deixe um recado
Descrição de produto

Campo plástico do SC UPC - modo instalável do único modo do conector 5G 4G multi



FTTH pendente modo rápido de fibra ótica do conector 5G 4G de Termiantion do conjunto de campo do SC UPC do cabo 2x3mm o único





O conector rápido de SC/APC é fábrica pre-lustrada, os conectores campo-instaláveis que eliminam completamente a necessidade para a mão que lustra no campo. Tecnologia provada da tala mecânica assegurando o alinhamento da fibra da precisão, um topo pre-fendido fábrica da fibra e uma liga deharmonização proprietária do gel para oferecer uma terminação de pequenas perdas imediata ao único-modo ou às fibras óticas do multi-modo.





Especificação

ARTIGO Parâmetro
Perda de inserção ≤ 0.3dB (1310nm & 1550nm)
Perda de retorno ≤ -45dB
Força desencapada da fibra >5N
Força folheada >10N
tensão >50N
Durabilidade mecânica ≤ 0.2dB do IL & ≤ 5dB de RL
Temperatura de funcionamento ºC 5 ao ºC +70
Tempo da repetição >50times
Comprimento 53mm
Cumpra padrão IEC61754-4
Esperança de vida 30years

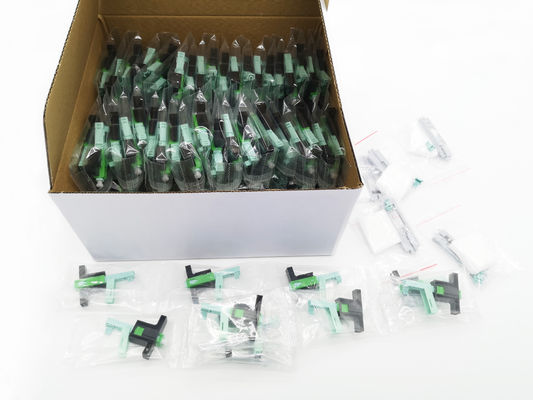

Informação do bloco:



1pc/plastic saco, 100pcs/inner caixa, caixa 10pcs interna/caixa da caixa

Campo plástico do SC UPC - modo instalável do único modo do conector 5G 4G multi 0Campo plástico do SC UPC - modo instalável do único modo do conector 5G 4G multi 1

Detalhes do produto:



Campo plástico do SC UPC - modo instalável do único modo do conector 5G 4G multi 2

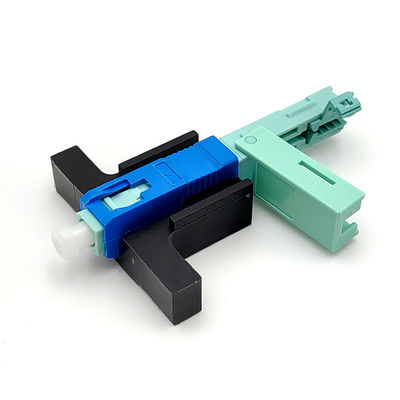

Este plástico da estrutura do C-sulco do uso rápido do conector não ou metal cerâmico, perda de inserção: o ≤0.2dB médio, MAX≤0.4dB, perda do retorno: ≥50dB.

Nenhuma cola Epoxy da necessidade ou lustrado, campo-instalável, fibra encaixada fábrica

Campo plástico do SC UPC - modo instalável do único modo do conector 5G 4G multi 3

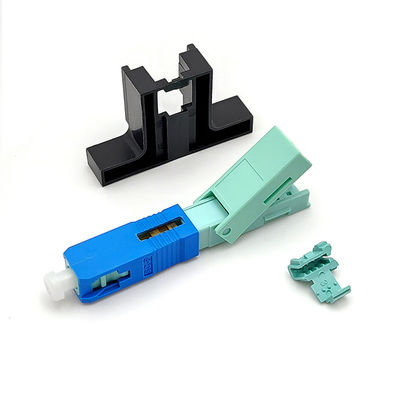

Este conector é SC/UPC, tipo da tampa, comprimento total 53mm, terá o manual inglês do usuário junto com a expedição.



Campo plástico do SC UPC - modo instalável do único modo do conector 5G 4G multi 4

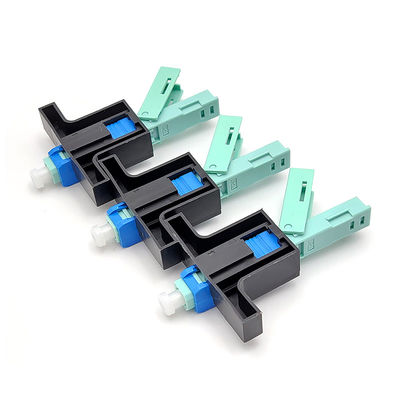

Aplique a 2mm* cabo pendente liso de 3mm ou de 2.0*1.6mm, que têm o gabarito do reparo. para guardar o cabo na bota para ambos os tipos de cabo.



A bota é aleta para cima e para baixo o tipo projeto, há um preto reabre a ferramenta para multiplica o uso.



Campo plástico do SC UPC - modo instalável do único modo do conector 5G 4G multi 5

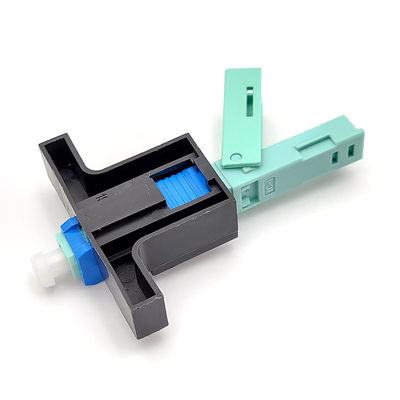

É bom desempenho da selagem, chama - retardador, e plástico de alta qualidade. Todos os produtos com a virola lisa do UPC, e com o tampão de poeira antes da entrega, e o cada um com pacote individual.



Como usar os conectores rápidos?



Processe a fibra

1. Introduza o cabo pendente no espadelador até 50-60mm para fora, e descasque a camada da força do cabo

2. Pressione o cabo descascado na braçadeira, lá seja 4points para travar a fibra

3. Tira a camada do revestimento do cabo pela inserção o espadelador longitudinal da fibra para descascar o revestimento da fibra. Ou o espadelador de Miller do uso alinha da braçadeira da fibra.

4. Verifique a fibra dobrando sobre o sentido 60°into se aprovação

5. Limpe a fibra com o pano do álcool por 0°wipe e por 90°again

6. Coloque a braçadeira no fixador do comprimento até a seta, e a imprensa à extremidade

7. O plano da configuração no entalhe do talhador da fibra, alinha à extremidade, e para cortar então a fibra

8. Finalmente o comprimento da fibra será: 19.4mm e 29.4±0.1mm, veem a imagem

Campo plástico do SC UPC - modo instalável do único modo do conector 5G 4G multi 6



Conjunto

Verifique o cacifo preto

Introduza a fibra junto com a entrada de V até a curvatura da fibra, mas não mais altamente o de 1mm do que a entrada V

Mantenha o alojamento, revestimento, e o gabarito no mesmo nível, decola o interruptor.

Campo plástico do SC UPC - modo instalável do único modo do conector 5G 4G multi 7



Desmontagem

Monte o gabarito auxiliar, ajuste no interruptor à extremidade direita

Destrave a fibra

Use o corpo convexo exclusivo para abrir a tampa, destrave o escudo

Aumento 15°to para retirar a fibra

Campo plástico do SC UPC - modo instalável do único modo do conector 5G 4G multi 8



Outros tipos similares:



Campo plástico do SC UPC - modo instalável do único modo do conector 5G 4G multi 9





Aplicação

  • Ambientes dos locais
  • Conexões na mesa para ambientes do LAN
  • Painéis de remendo
  • Terminação direta do equipamento
  • Fibra às aplicações do subscritor/casa (FTTH)
  • Exigências do reparo/substituição
  • Ligações de teste do equipamento



2. aplique a 2mm* cabo pendente liso de 3mm ou de 2.0*1.6mm

3. Plástico da estrutura do C-sulco não ou metal cerâmico, bom desempenho da selagem, chama - retardador

4. perda de inserção: o ≤0.2dB médio, MAX≤0.4dB

5. perda de retorno: ≥50dB

6. Nenhuma cola Epoxy da necessidade ou lustrado, campo-instalável, fibra encaixada fábrica
